Borne à levier LT-13 bleu – 1 entrée, 3 sorties, 32 A

La LT-13 distribue une arrivée vers trois départs dans un boîtier compact. Le levier bleu sert à repérer le neutre d'un coup d'œil : six mois après la pose, on rouvre la boîte et on sait immédiatement quel conducteur on tient.

La connexion se fait sans vis et sans outil, contact par contact. Un conducteur se retire et se reprend sans perturber les trois autres, et la borne est réutilisable. Des œillets intégrés permettent de la visser sur son support, et un assemblage tenon-mortaise permet d'accoler plusieurs bornes pour former un peigne propre dans une boîte de dérivation.

Borne à levier LT-13 bleue pour le neutre : ce qu'une WAGO 221 ou 222 ne fait pas

Sur une WAGO 221 ou 222, tous les leviers sont de la même couleur et tous les fils entrent du même côté. La LT-13 bleue est conçue pour le neutre : son levier bleu le désigne sans étiquette, l'arrivée est séparée des trois départs, et ses œillets de fixation intégrés permettent de la visser directement dans le coffret, sans support à ajouter.

WAGO, 221 et 222 sont des marques et références de WAGO GmbH & Co. KG, citées à titre de comparaison. ELENCO n'est pas affilié à WAGO.

Choisissez votre conditionnement

Les trois couleurs de la gamme

• Rouge, pour la phase
• Bleu — cette fiche, pour le neutre
• Jaune, pour la terre

Les trois couleurs existent aussi en assortiments de 30, 60 et 90 pièces, à parts égales.

Une entrée, combien de sorties ?

• LT-211 : 1 entrée, 1 sortie, pour prolonger un conducteur en ligne
• LT-112 : 1 entrée, 2 sorties, dérivation en T
• LT-13 — cette fiche : 1 entrée, 3 sorties

Usages typiques

• Répartition d'une arrivée vers trois départs en boîte de dérivation
• Câblage de plusieurs points d'éclairage depuis une même alimentation
• Montage de coffrets où le repérage par couleur fait gagner du temps
• Interventions ultérieures : on identifie le neutre sans multimètre

Avantages clés

• Repérage immédiat par la couleur du levier
• Connexion par levier, sans vis ni outil, ressort inoxydable
• Œillets intégrés pour visser la borne sur son support
• Assemblage tenon-mortaise pour accoler plusieurs bornes
• Réutilisable : une reprise ultérieure ne dégrade pas la connexion

Caractéristiques techniques

• Référence : LT-13, levier bleu
• Configuration : 1 entrée, 3 sorties (4 contacts)
• Courant nominal : 32 A
• Tension nominale : 250 V
• Tenue diélectrique : 4 kV
• Fils rigides : 0,2 à 4 mm²
• Fils souples : 0,2 à 2,5 mm²
• Longueur de dénudage : 8 à 10 mm
• Dimensions : 31,5 mm (L) × 18,9 mm (l) × 13,5 mm (h)
• Boîtier : polycarbonate auto-extinguible UL94 V-2
• Contacts : cuivre T2, ressorts en acier inoxydable
• Température d'utilisation : -40 °C à +105 °C
• Indice de protection : IP20 (usage intérieur)
• Conformité : normes CE et RoHS

Le courant nominal indiqué est la capacité testée de la borne. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.

Une arrivée, trois départs, et le neutre reconnaissable à la couleur bien après la fin du chantier.

Pour aller plus loin

• Peut-on relier deux bornes à levier entre elles ?
• Quel bornier de connexion choisir pour un petit projet ?
• Qu'est-ce qu'une borne à levier ?

Borne à levier LT-13 jaune – 1 entrée, 3 sorties, 32 A

La LT-13 distribue une arrivée vers trois départs dans un boîtier compact. Le levier jaune sert à repérer la terre d'un coup d'œil : six mois après la pose, on rouvre la boîte et on sait immédiatement quel conducteur on tient.

La connexion se fait sans vis et sans outil, contact par contact. Un conducteur se retire et se reprend sans perturber les trois autres, et la borne est réutilisable. Des œillets intégrés permettent de la visser sur son support, et un assemblage tenon-mortaise permet d'accoler plusieurs bornes pour former un peigne propre dans une boîte de dérivation.

Borne à levier LT-13 jaune pour la terre : ce qu'une WAGO 221 ou 222 ne fait pas

La terre se distribue souvent vers plusieurs appareils depuis une seule arrivée. La LT-13 jaune est faite pour ça : une entrée, trois départs côte à côte, et un levier jaune qui identifie le conducteur de protection sans hésitation, ce que les leviers uniformes d'une WAGO 221 ou 222 ne permettent pas. Ses œillets intégrés la fixent directement au fond du coffret.

WAGO, 221 et 222 sont des marques et références de WAGO GmbH & Co. KG, citées à titre de comparaison. ELENCO n'est pas affilié à WAGO.

Choisissez votre conditionnement

Les trois couleurs de la gamme

• Rouge, pour la phase
• Bleu, pour le neutre
• Jaune — cette fiche, pour la terre

Les trois couleurs existent aussi en assortiments de 30, 60 et 90 pièces, à parts égales.

Une entrée, combien de sorties ?

• LT-211 : 1 entrée, 1 sortie, pour prolonger un conducteur en ligne
• LT-112 : 1 entrée, 2 sorties, dérivation en T
• LT-13 — cette fiche : 1 entrée, 3 sorties

Usages typiques

• Répartition d'une arrivée vers trois départs en boîte de dérivation
• Câblage de plusieurs points d'éclairage depuis une même alimentation
• Montage de coffrets où le repérage par couleur fait gagner du temps
• Interventions ultérieures : on identifie la terre sans multimètre

Avantages clés

• Repérage immédiat par la couleur du levier
• Connexion par levier, sans vis ni outil, ressort inoxydable
• Œillets intégrés pour visser la borne sur son support
• Assemblage tenon-mortaise pour accoler plusieurs bornes
• Réutilisable : une reprise ultérieure ne dégrade pas la connexion

Caractéristiques techniques

• Référence : LT-13, levier jaune
• Configuration : 1 entrée, 3 sorties (4 contacts)
• Courant nominal : 32 A
• Tension nominale : 250 V
• Tenue diélectrique : 4 kV
• Fils rigides : 0,2 à 4 mm²
• Fils souples : 0,2 à 2,5 mm²
• Longueur de dénudage : 8 à 10 mm
• Dimensions : 31,5 mm (L) × 18,9 mm (l) × 13,5 mm (h)
• Boîtier : polycarbonate auto-extinguible UL94 V-2
• Contacts : cuivre T2, ressorts en acier inoxydable
• Température d'utilisation : -40 °C à +105 °C
• Indice de protection : IP20 (usage intérieur)
• Conformité : normes CE et RoHS

Le courant nominal indiqué est la capacité testée de la borne. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.

Le jaune de ces leviers sert au repérage en boîte. Il ne remplace pas le câble vert-jaune imposé par la norme pour le conducteur de protection.

Une arrivée, trois départs, et la terre reconnaissable à la couleur bien après la fin du chantier.

Pour aller plus loin

• Peut-on relier deux bornes à levier entre elles ?
• Quel bornier de connexion choisir pour un petit projet ?
• Qu'est-ce qu'une borne à levier ?

Borne à levier LT-13 rouge – 1 entrée, 3 sorties, 32 A

La LT-13 distribue une arrivée vers trois départs dans un boîtier compact. Le levier rouge sert à repérer la phase d'un coup d'œil : six mois après la pose, on rouvre la boîte et on sait immédiatement quel conducteur on tient.

La connexion se fait sans vis et sans outil, contact par contact. Un conducteur se retire et se reprend sans perturber les trois autres, et la borne est réutilisable. Des œillets intégrés permettent de la visser sur son support, et un assemblage tenon-mortaise permet d'accoler plusieurs bornes pour former un peigne propre dans une boîte de dérivation.

Borne à levier LT-13 rouge pour la phase : ce qu'une WAGO 221 ou 222 ne fait pas

Retrouver la phase dans une boîte de dérivation chargée, c'est souvent suivre les fils un par un. La LT-13 rouge règle la question : son levier rouge signale la phase au premier regard, là où les leviers d'une WAGO 221 ou 222 sont tous identiques. Une arrivée d'un côté, trois départs de l'autre, et des œillets intégrés pour la visser sur son support.

WAGO, 221 et 222 sont des marques et références de WAGO GmbH & Co. KG, citées à titre de comparaison. ELENCO n'est pas affilié à WAGO.

Choisissez votre conditionnement

Les trois couleurs de la gamme

• Rouge — cette fiche, pour la phase
• Bleu, pour le neutre
• Jaune, pour la terre

Les trois couleurs existent aussi en assortiments de 30, 60 et 90 pièces, à parts égales.

Une entrée, combien de sorties ?

• LT-211 : 1 entrée, 1 sortie, pour prolonger un conducteur en ligne
• LT-112 : 1 entrée, 2 sorties, dérivation en T
• LT-13 — cette fiche : 1 entrée, 3 sorties

Usages typiques

• Répartition d'une arrivée vers trois départs en boîte de dérivation
• Câblage de plusieurs points d'éclairage depuis une même alimentation
• Montage de coffrets où le repérage par couleur fait gagner du temps
• Interventions ultérieures : on identifie la phase sans multimètre

Avantages clés

• Repérage immédiat par la couleur du levier
• Connexion par levier, sans vis ni outil, ressort inoxydable
• Œillets intégrés pour visser la borne sur son support
• Assemblage tenon-mortaise pour accoler plusieurs bornes
• Réutilisable : une reprise ultérieure ne dégrade pas la connexion

Caractéristiques techniques

• Référence : LT-13, levier rouge
• Configuration : 1 entrée, 3 sorties (4 contacts)
• Courant nominal : 32 A
• Tension nominale : 250 V
• Tenue diélectrique : 4 kV
• Fils rigides : 0,2 à 4 mm²
• Fils souples : 0,2 à 2,5 mm²
• Longueur de dénudage : 8 à 10 mm
• Dimensions : 31,5 mm (L) × 18,9 mm (l) × 13,5 mm (h)
• Boîtier : polycarbonate auto-extinguible UL94 V-2
• Contacts : cuivre T2, ressorts en acier inoxydable
• Température d'utilisation : -40 °C à +105 °C
• Indice de protection : IP20 (usage intérieur)
• Conformité : normes CE et RoHS

Le courant nominal indiqué est la capacité testée de la borne. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.

Une arrivée, trois départs, et la phase reconnaissable à la couleur bien après la fin du chantier.

Pour aller plus loin

• Peut-on relier deux bornes à levier entre elles ?
• Quel bornier de connexion choisir pour un petit projet ?
• Qu'est-ce qu'une borne à levier ?

Bornes à levier LT-422 — 2 entrées, 4 sorties, 2 circuits indépendants

La LT-422, ou domino automatique à 2 circuits, répartit deux circuits indépendants dans un seul boîtier. Deux arrivées entrent d'un côté, quatre départs repartent de l'autre, et les deux circuits ne se touchent jamais à l'intérieur. Concrètement : une phase et un neutre arrivent, deux luminaires repartent, le tout dans un boîtier de la taille d'une boîte d'allumettes. Les leviers colorés évitent l'erreur : rouge pour la phase ou le pôle +, bleu pour le neutre ou le pôle −.

Borne multicircuit LT-422 : ce qu'une WAGO 221 ou 222 ne fait pas

Dédoubler une alimentation phase-neutre vers deux appareils, c'est d'ordinaire deux bornes WAGO 221 ou 222 et un peu de patience pour savoir quel fil va où. La LT-422 réunit les deux circuits dans un seul connecteur électrique : deux arrivées, deux sorties par circuit, aucun contact entre phase et neutre à l'intérieur. Le format le plus compact de la gamme pour équiper deux luminaires ou deux appareils de classe II.

WAGO, 221 et 222 sont des marques et références de WAGO GmbH & Co. KG, citées à titre de comparaison. ELENCO n'est pas affilié à WAGO.

Choisir son conditionnement

Le lot de 10 convient à un chantier précis, deux ou trois points lumineux à reprendre. Le lot de 20 offre le meilleur rapport pour une rénovation complète. Le lot de 50 s'adresse à qui en pose toutes les semaines. Le prix à la pièce est indiqué sous chaque conditionnement.

Où on l'utilise

• Répartir une alimentation vers deux départs distincts : deux séries de luminaires, deux circuits de prises
• Raccorder proprement dans une boîte de dérivation ou un tableau
• Installations évolutives, domotique, automatisation légère

Caractéristiques

• 2 circuits indépendants, 2 entrées et 4 sorties
• 32 A par circuit, 250 V
• Tenue diélectrique : 4 kV
• Fil rigide de 0,5 à 4 mm², fil souple de 0,2 à 2,5 mm²
• Dénudage de 11 à 12 mm
• Boîtier polycarbonate UL94 V-2, de -40 °C à +105 °C
• Contacts en cuivre T2, ressorts en acier inoxydable
• Œillets de fixation intégrés pour visser la borne sur son support
• IP20, usage intérieur
• Dimensions : 39,3 mm (L) × 23,3 mm (l) × 14,43 mm (h)

La gamme des bornes multi-circuits

• LT-422 — cette fiche : 2 circuits, 2 entrées / 4 sorties — lots de 10, 20 ou 50
• LT-623 : 2 circuits, 2 entrées / 6 sorties — lots de 10, 20 ou 50
• LT-633 : 3 circuits, 3 entrées / 6 sorties — lots de 10, 20 ou 50
• LT-933 : 3 circuits, 3 entrées / 9 sorties — lots de 6, 12 ou 20

Toute la gamme est dans la collection connecteurs à levier multi-circuits.

Pour aller plus loin

• Le nouveau domino électrique : sans vis, de 3 à 9 sorties — à quoi sert un boîtier à circuits séparés, et quand il remplace deux bornes classiques.
• Alimenter 3 rubans LED depuis un seul driver — un schéma de câblage complet où la LT-422 fait le travail.
• Peut-on mettre 2 fils dans un seul trou de borne à levier ? — pourquoi il ne faut pas, et ce qu'on fait à la place.
• Comment utiliser une borne à levier — dénudage, insertion, verrouillage, et les erreurs courantes.

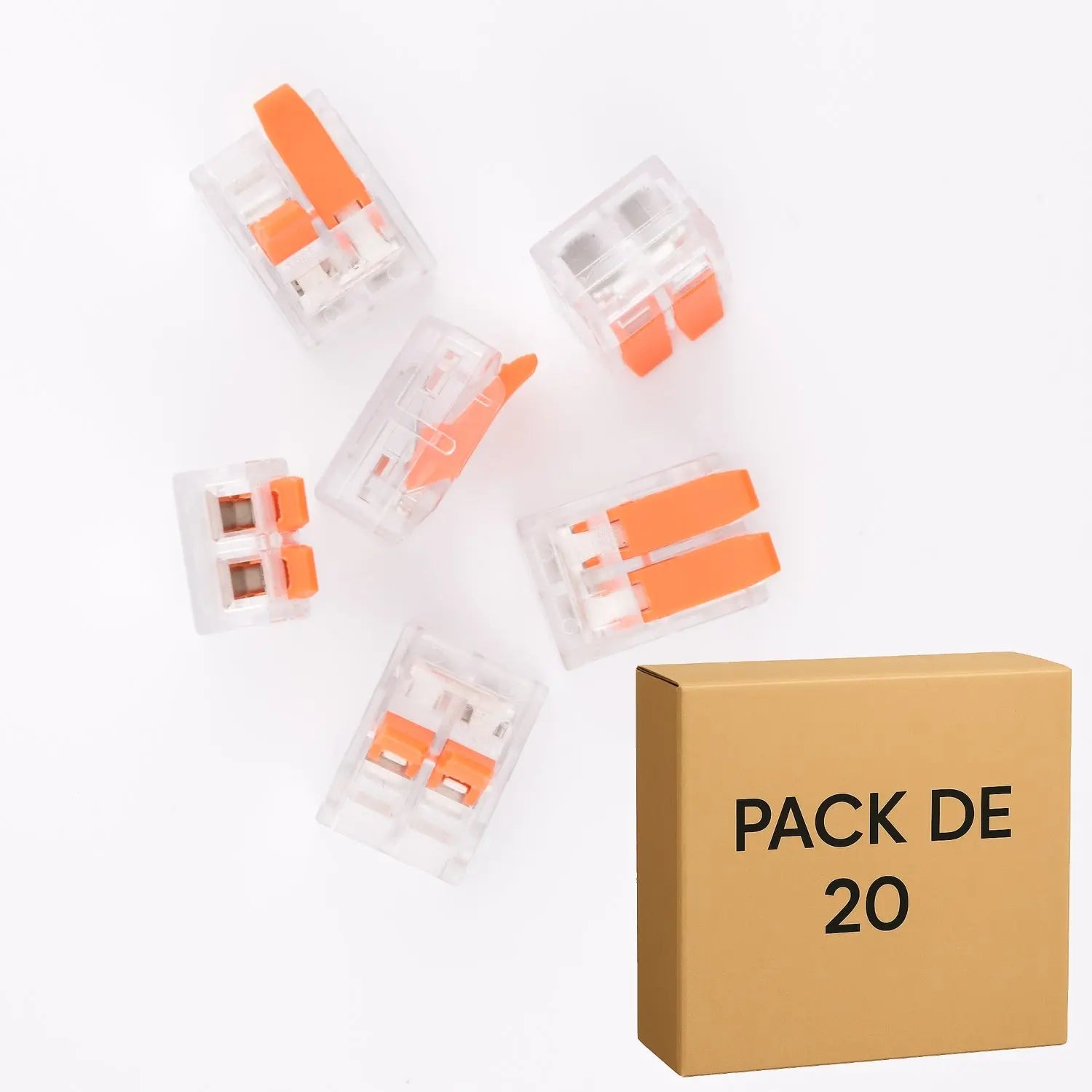

Borne à levier LT-612 – 2 pôles, 40 A, jusqu'à 6 mm²

La LT-612 relie deux conducteurs de forte section sans outil. Là où la plupart des bornes à levier, comme la série WAGO 222, s'arrêtent à 4 mm² et 32 A, celle-ci accepte 6 mm² sous 40 A : les circuits de plaque de cuisson, de chauffe-eau, de borne de recharge ou d'alimentation générale d'un tableau divisionnaire.

Le boîtier transparent laisse voir si le conducteur est bien engagé jusqu'au fond, ce qu'aucune borne opaque ne permet de vérifier après coup.

Borne à levier LT-612 en 6 mm² : l'alternative à la WAGO 221-612

Même principe de levier, même boîtier transparent, même usage que la WAGO 221-612 : la LT-612 relie deux conducteurs jusqu'à 6 mm² sous 40 A, sans vis ni outil. Elle prolonge l'alimentation d'une plaque de cuisson, d'un chauffe-eau ou d'une borne de recharge, et se décline en lots de 20, 50 ou 100 pièces pour les chantiers récurrents.

WAGO et 221-612 sont des marques et références de WAGO GmbH & Co. KG, citées à titre de comparaison. ELENCO n'est pas affilié à WAGO.

Choisissez votre conditionnement

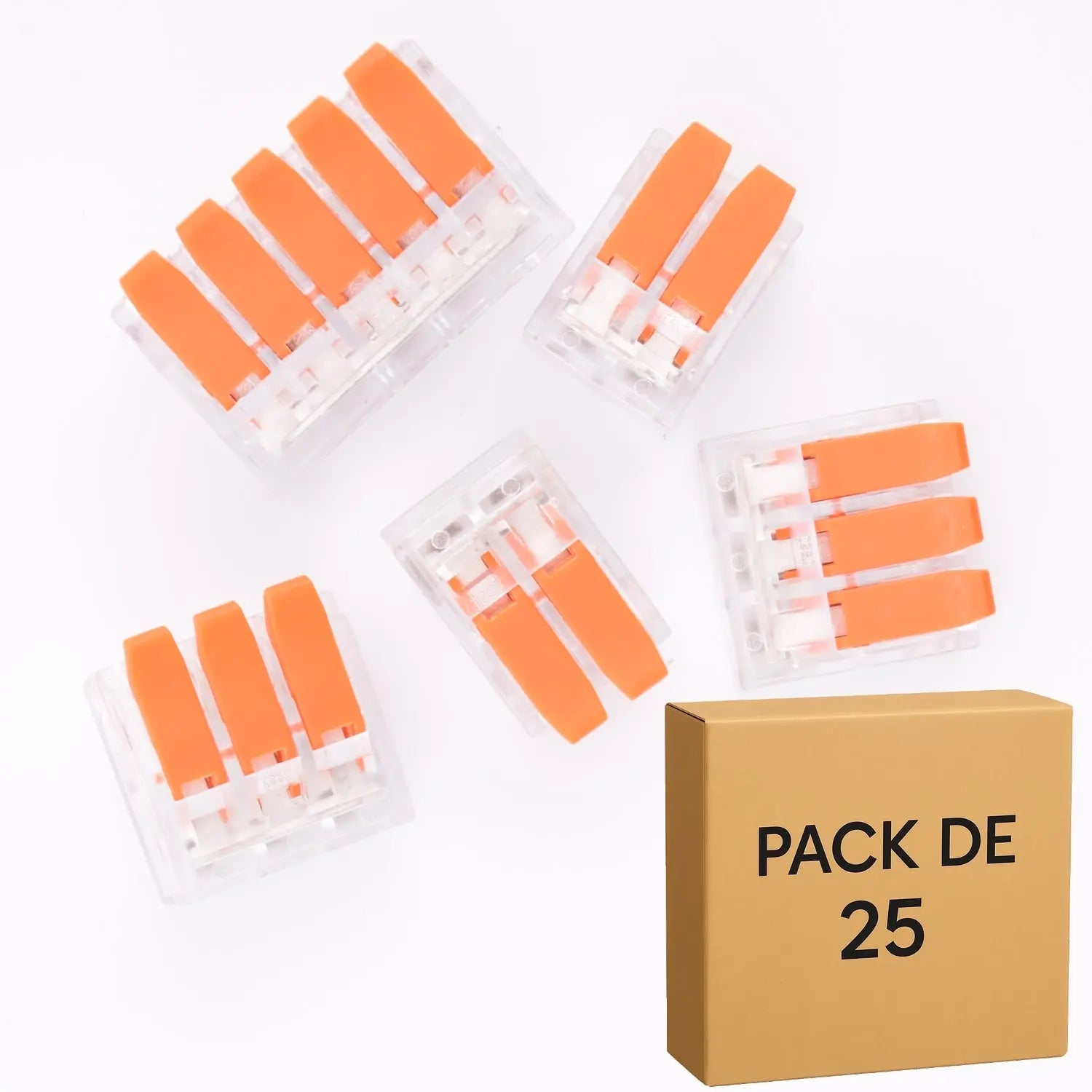

La gamme LT-61x

• LT-612 — cette fiche, 2 pôles
• LT-613, 3 pôles

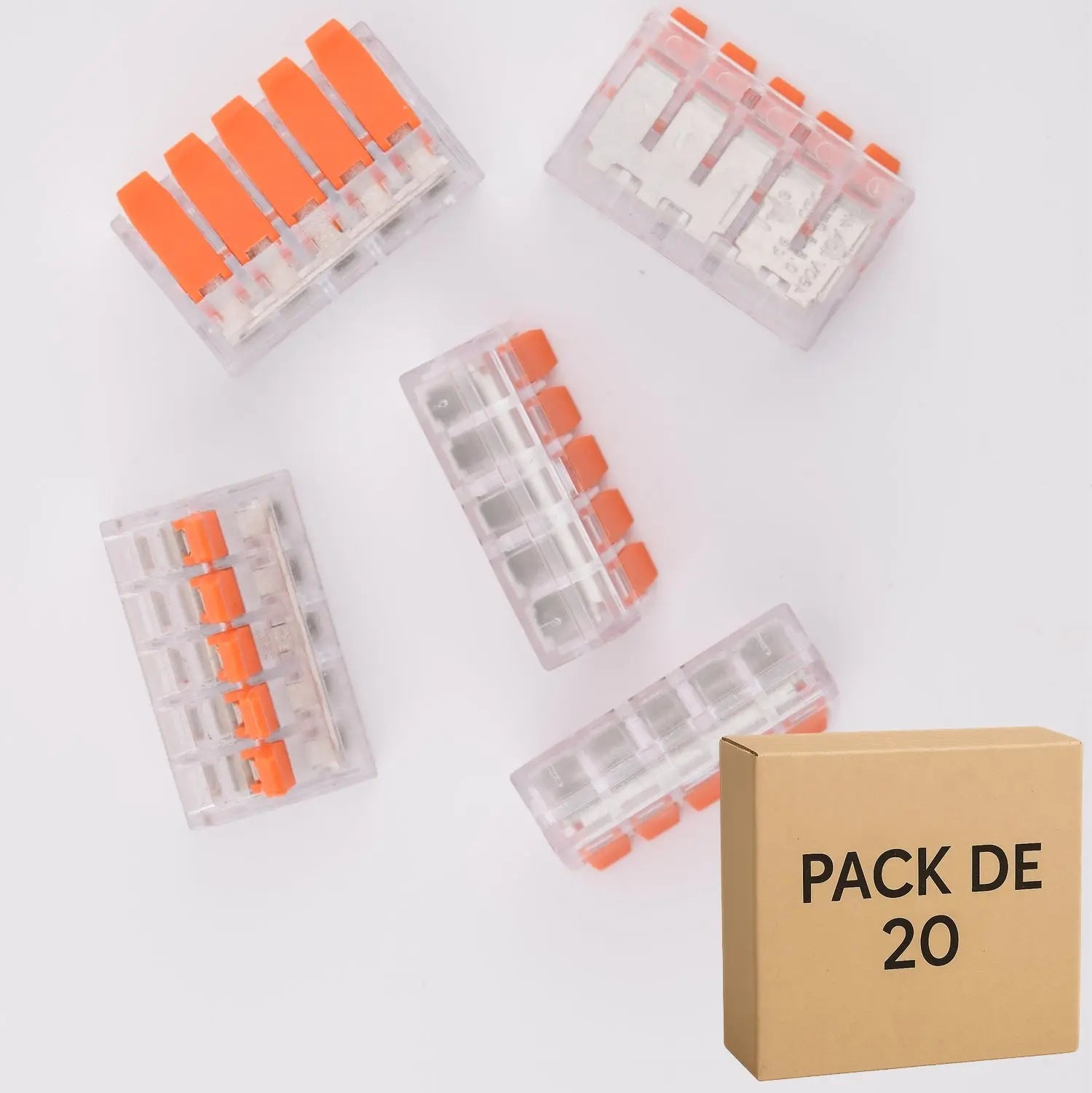

• LT-615, 5 pôles

Les trois références existent aussi en assortiment : 25 pièces, 60 pièces ou 120 pièces.

Pour qui ?

• Électriciens intervenant sur des circuits de forte puissance
• Installateurs de bornes de recharge et d'équipements de cuisine
• Tableautiers qui alimentent des coffrets divisionnaires

Usages typiques

• Raccordement d'une plaque de cuisson, d'un four ou d'un chauffe-eau
• Alimentation d'un tableau divisionnaire depuis le tableau principal
• Circuits de borne de recharge pour véhicule électrique
• Prolongement d'un câble de forte section sans boîtier à vis

Avantages clés

• 40 A et 6 mm² : la forte section accessible sans outil
• Boîtier transparent pour contrôler l'engagement du conducteur
• Connexion fiable par levier avec ressort inoxydable
• Réutilisable : une reprise ultérieure ne dégrade pas la connexion

Caractéristiques techniques

• Nombre de pôles : 2
• Tension nominale : 450 V
• Courant maximal admissible : 40 A
• Tenue diélectrique : 4 kV
• Fils rigides : 0,5 à 6 mm²
• Fils souples : 0,5 à 4 mm²
• Longueur de dénudage : 12 à 14 mm
• Dimensions : 21,49 mm (L) × 15,6 mm (l) × 11 mm (h)
• Boîtier : polycarbonate transparent auto-extinguible UL94 V-2
• Contacts : cuivre T2, ressorts en acier inoxydable S301
• Température d'utilisation : -40 °C à +105 °C
• Indice de protection : IP20 (usage intérieur)
• Référentiel : CEI (IEC)
• Conformité : normes CE et RoHS

Le courant nominal indiqué est la capacité testée de la borne. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.

La borne à levier s'arrête généralement à 4 mm². Celle-ci va jusqu'à 6 mm² sous 40 A — c'est ce qui sépare un circuit d'éclairage d'un circuit de plaque de cuisson.

Pour aller plus loin

• Quel disjoncteur pour quelle section de câble ?
• Peut-on mélanger fils rigides et souples dans un connecteur ?
• Comment utiliser une borne à levier

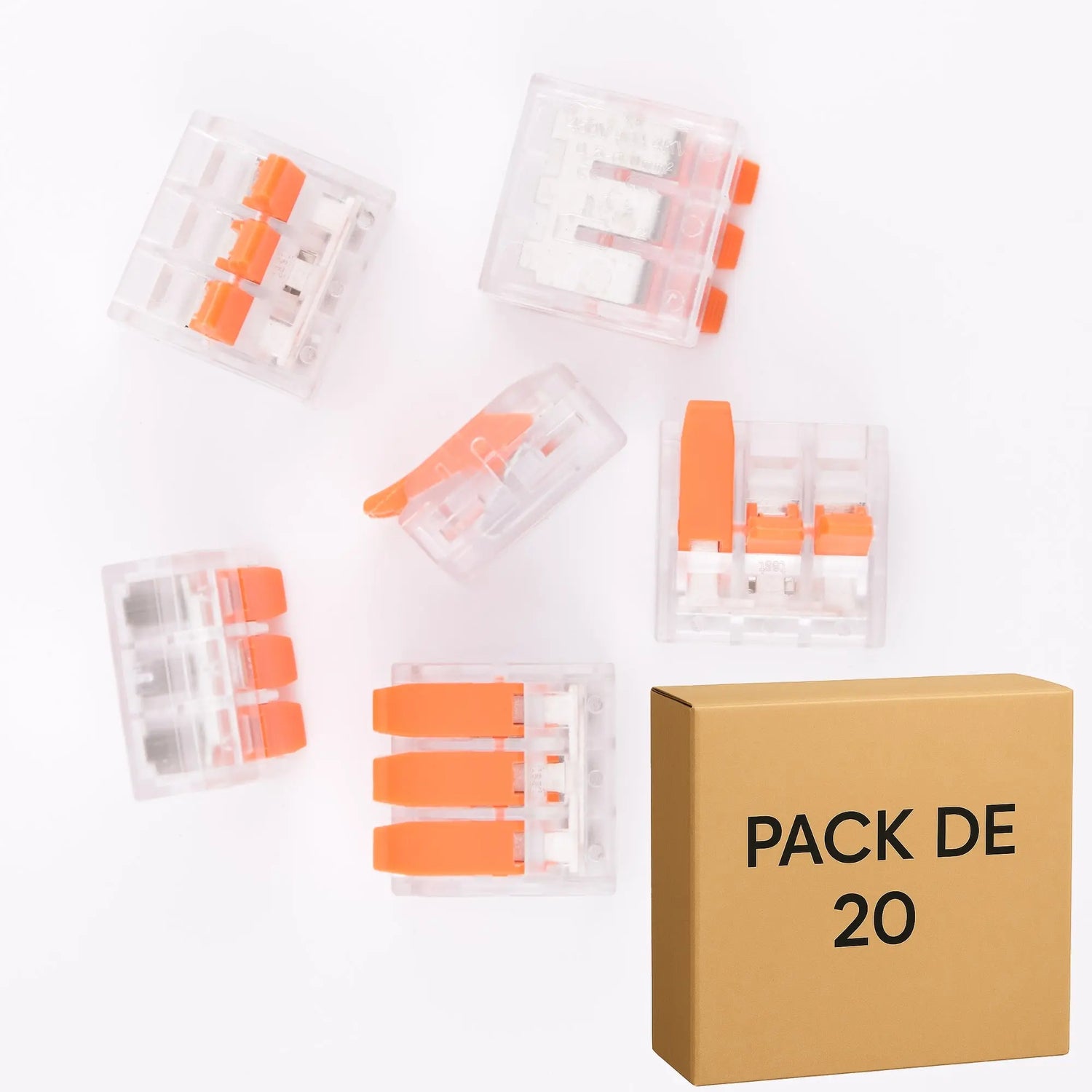

Borne à levier LT-613 – 3 pôles, 40 A, jusqu'à 6 mm²

La LT-613 relie trois conducteurs de forte section sans outil. Là où la plupart des bornes à levier, comme la série WAGO 222, s'arrêtent à 4 mm² et 32 A, celle-ci accepte 6 mm² sous 40 A : phase, neutre et terre d'un circuit de plaque de cuisson, de four, de chauffe-eau ou de borne de recharge, dans un seul boîtier.

Le boîtier transparent laisse voir si chaque conducteur est bien engagé jusqu'au fond, ce qu'aucune borne opaque ne permet de vérifier après coup.

Borne à levier LT-613 en 6 mm² : l'alternative à la WAGO 221-613

Un circuit complet de forte section, phase, neutre et terre, se raccorde sur la LT-613 comme sur une WAGO 221-613 : trois entrées jusqu'à 6 mm², 40 A, levier et boîtier transparent pour vérifier que chaque fil est engagé jusqu'au fond. Le format le plus utilisé pour les circuits de cuisson et de chauffe-eau, disponible en lots de 20, 50 ou 100.

WAGO et 221-613 sont des marques et références de WAGO GmbH & Co. KG, citées à titre de comparaison. ELENCO n'est pas affilié à WAGO.

Choisissez votre conditionnement

La gamme LT-61x

• LT-612, 2 pôles
• LT-613 — cette fiche, 3 pôles
• LT-615, 5 pôles

Les trois références existent aussi en assortiment : 25 pièces, 60 pièces ou 120 pièces.

Pour qui ?

• Électriciens intervenant sur des circuits de forte puissance
• Installateurs de bornes de recharge et d'équipements de cuisine
• Tableautiers qui alimentent des coffrets divisionnaires

Usages typiques

• Raccordement complet phase / neutre / terre d'une plaque de cuisson, d'un four ou d'un chauffe-eau
• Alimentation d'un tableau divisionnaire depuis le tableau principal
• Circuits de borne de recharge pour véhicule électrique
• Prolongement d'un câble trois conducteurs de forte section sans boîtier à vis

Avantages clés

• 40 A et 6 mm² sur trois pôles : la forte section accessible sans outil
• Les trois conducteurs d'un circuit dans une seule borne
• Boîtier transparent pour contrôler l'engagement de chaque conducteur
• Connexion fiable par levier avec ressort inoxydable
• Réutilisable : une reprise ultérieure ne dégrade pas la connexion

Caractéristiques techniques

• Nombre de pôles : 3
• Tension nominale : 450 V
• Courant maximal admissible : 40 A
• Tenue diélectrique : 4 kV
• Fils rigides : 0,5 à 6 mm²
• Fils souples : 0,5 à 4 mm²
• Longueur de dénudage : 12 à 14 mm
• Dimensions : 21,49 mm (L) × 22,1 mm (l) × 11 mm (h)
• Boîtier : polycarbonate transparent auto-extinguible UL94 V-2
• Contacts : cuivre T2, ressorts en acier inoxydable S301
• Température d'utilisation : -40 °C à +105 °C
• Indice de protection : IP20 (usage intérieur)
• Référentiel : CEI (IEC)
• Conformité : normes CE et RoHS

Le courant nominal indiqué est la capacité testée de la borne. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.

La borne à levier s'arrête généralement à 4 mm². Celle-ci va jusqu'à 6 mm² sous 40 A — c'est ce qui sépare un circuit d'éclairage d'un circuit de plaque de cuisson.

Pour aller plus loin

• Quel disjoncteur pour quelle section de câble ?
• Peut-on mélanger fils rigides et souples dans un connecteur ?
• Comment utiliser une borne à levier

Borne à levier LT-615 – 5 pôles, 40 A, jusqu'à 6 mm²

La LT-615 regroupe cinq conducteurs de forte section dans un seul boîtier, sans vis et sans outil. Là où la plupart des bornes à levier, comme la série WAGO 222, s'arrêtent à 4 mm² et 32 A, celle-ci accepte 6 mm² sous 40 A : c'est la borne des neutres groupés, des terres groupées et des répartitions en tête d'installation.

Le boîtier transparent laisse voir si chaque conducteur est bien engagé jusqu'au fond, ce qu'aucune borne opaque ne permet de vérifier après coup.

Borne à levier LT-615 en 6 mm² : l'alternative à la WAGO 221-615

Pour regrouper jusqu'à cinq conducteurs de forte section, la LT-615 reprend le format de la WAGO 221-615 : cinq entrées jusqu'à 6 mm², 40 A, connexion par levier et boîtier transparent. Elle sert notamment à repiquer plusieurs départs depuis une alimentation de tableau divisionnaire, et se vend en lots de 10, 20 ou 50.

WAGO et 221-615 sont des marques et références de WAGO GmbH & Co. KG, citées à titre de comparaison. ELENCO n'est pas affilié à WAGO.

Choisissez votre conditionnement

La gamme LT-61x

• LT-612, 2 pôles
• LT-613, 3 pôles
• LT-615 — cette fiche, 5 pôles

Les trois références existent aussi en assortiment : 25 pièces, 60 pièces ou 120 pièces.

Pour qui ?

• Électriciens qui regroupent neutres ou terres en tête d'installation
• Tableautiers et installateurs de coffrets divisionnaires
• Bricoleurs avertis sur des boîtes de dérivation chargées

Usages typiques

• Regroupement des neutres ou des terres d'un même circuit
• Répartition d'une arrivée vers quatre départs
• Boîtes de dérivation où plusieurs conducteurs se rejoignent
• Circuits de forte section : plaque de cuisson, chauffe-eau, borne de recharge

Avantages clés

• Cinq conducteurs de 6 mm² sous 40 A dans une seule borne
• Boîtier transparent pour contrôler l'engagement de chaque conducteur
• Chaque levier s'ouvre indépendamment : on reprend un fil sans toucher aux autres
• Connexion fiable par levier avec ressort inoxydable
• Réutilisable : une reprise ultérieure ne dégrade pas la connexion

Caractéristiques techniques

• Nombre de pôles : 5
• Tension nominale : 450 V
• Courant maximal admissible : 40 A
• Tenue diélectrique : 4 kV
• Fils rigides : 0,5 à 6 mm²
• Fils souples : 0,5 à 4 mm²
• Longueur de dénudage : 12 à 14 mm
• Dimensions : 21,49 mm (L) × 35,1 mm (l) × 11 mm (h)
• Boîtier : polycarbonate transparent auto-extinguible UL94 V-2
• Contacts : cuivre T2, ressorts en acier inoxydable S301
• Température d'utilisation : -40 °C à +105 °C
• Indice de protection : IP20 (usage intérieur)
• Référentiel : CEI (IEC)
• Conformité : normes CE et RoHS

Le courant nominal indiqué est la capacité testée de la borne. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.

Cinq conducteurs de forte section réunis sans outil, et l'œil suffit pour vérifier que chacun est bien en place.

Pour aller plus loin

• Quel disjoncteur pour quelle section de câble ?
• Peut-on mélanger fils rigides et souples dans un connecteur ?
• Comment utiliser une borne à levier

Borne à levier LT-623 – deux circuits, six départs dans un seul boîtier

La LT-623 répartit deux circuits électriques indépendants vers six départs : deux arrivées d'un côté, trois sorties par circuit de l'autre, et aucun contact entre les deux à l'intérieur. Une phase et un neutre entrent, trois points lumineux repartent. Les leviers rouge et bleu évitent l'erreur de repérage.

Borne à levier LT-623 pour luminaires de classe II : ce qu'une WAGO 221 ou 222 ne fait pas

Les spots LED et luminaires de classe II n'ont pas de terre : seuls la phase et le neutre sont à distribuer. Avec des WAGO 221 ou 222, cela veut dire deux bornes chargées de fils côte à côte, sans séparation visible entre les deux potentiels. La LT-623 sépare nettement les deux circuits dans un boîtier unique et propose trois départs pour chacun : trois spots raccordés depuis une seule arrivée, en une seule borne multicircuit.

WAGO, 221 et 222 sont des marques et références de WAGO GmbH & Co. KG, citées à titre de comparaison. ELENCO n'est pas affilié à WAGO.

Choisissez votre conditionnement

Pour qui ?

• Électriciens cherchant une répartition propre et rapide de plusieurs départs
• Bricoleurs avertis en rénovation ou en extension de circuits
• Installateurs qui simplifient le câblage des boîtes de dérivation et des tableaux

Usages typiques

• Alimenter trois luminaires ou trois prises depuis une seule arrivée
• Distribuer phase et neutre en parallèle dans le résidentiel et le tertiaire
• Structurer un coffret sans multiplier les bornes classiques
• Étendre un circuit existant sans outil

Avantages clés

• Deux circuits indépendants dans un seul boîtier compact
• Repérage immédiat : rouge pour la phase ou le pôle +, bleu pour le neutre ou le pôle −
• Connexion fiable sans outil, par levier avec ressort inoxydable S301
• Œillets de fixation intégrés pour visser la borne sur son support
• Boîtier en polycarbonate autoextinguible UL94 V-2
• Contacts internes en cuivre T2

Caractéristiques techniques

• Nombre de circuits indépendants : 2
• Nombre d'entrées / sorties : 2 entrées, 6 sorties (3 par circuit)
• Tension nominale : 250 V
• Tenue diélectrique : 4 kV
• Courant maximal admissible : 32 A par circuit
• Conducteurs rigides : 0,5 à 4 mm²
• Conducteurs souples : 0,2 à 2,5 mm²
• Longueur de dénudage conseillée : 11 à 12 mm
• Dimensions : 39,3 mm (L) × 33,3 mm (l) × 14,43 mm (h)
• Température d'utilisation : -40 °C à +105 °C
• Indice de protection : IP20 (usage intérieur)
• Conformité : normes CE et RoHS

Un seul boîtier pour deux circuits et six départs : moins de bornes dans la boîte, un câblage plus lisible, et une reprise possible des années plus tard sans se demander quel fil va où.

La gamme des bornes multi-circuits

• LT-422 : 2 circuits, 2 entrées / 4 sorties — lots de 10, 20 ou 50
• LT-623 — cette fiche : 2 circuits, 2 entrées / 6 sorties — lots de 10, 20 ou 50
• LT-633 : 3 circuits, 3 entrées / 6 sorties — lots de 10, 20 ou 50
• LT-933 : 3 circuits, 3 entrées / 9 sorties — lots de 6, 12 ou 20

Toute la gamme est dans la collection connecteurs à levier multi-circuits.

Pour aller plus loin

• Schéma : 3 spots LED classe 2 avec une borne multi-circuits
• Schéma : alimenter 3 rubans LED depuis un seul driver
• Le nouveau domino électrique : sans vis, de 3 à 9 sorties

Borne à levier LT-633 – phase, neutre et terre vers deux départs

La LT-633 répartit trois circuits électriques indépendants vers six départs : trois arrivées d'un côté, deux sorties par circuit de l'autre, et aucun contact entre les circuits à l'intérieur. Phase, neutre et terre entrent une fois, deux équipements repartent complètement câblés. Les leviers rouge, bleu et jaune évitent l'erreur de repérage.

Borne à levier multicircuit LT-633 : ce qu'une WAGO 221 ou 222 ne fait pas

Pour alimenter deux luminaires en phase, neutre et terre avec des WAGO 221 ou 222, il faut trois bornes, une par conducteur, et autant de fils à répartir à la main dans la boîte. La LT-633 fait le même travail en une seule pièce : trois circuits isolés les uns des autres, les arrivées d'un côté, deux départs par circuit de l'autre. Les leviers rouge, bleu et jaune remplacent le repérage au ruban adhésif.

WAGO, 221 et 222 sont des marques et références de WAGO GmbH & Co. KG, citées à titre de comparaison. ELENCO n'est pas affilié à WAGO.

Choisissez votre conditionnement

Pour qui ?

• Électriciens qui réalisent des installations neuves ou des rénovations complètes
• Bricoleurs expérimentés en extension de circuits
• Installateurs cherchant à fiabiliser les connexions en boîte de dérivation

Usages typiques

• Alimenter deux luminaires ou deux équipements en phase, neutre et terre depuis une seule arrivée
• Répartir proprement dans un coffret ou une boîte de dérivation
• Câbler un plafonnier collectif ou un réseau d'éclairage multipoint
• Reprendre une installation existante sans outil

Avantages clés

• Trois circuits indépendants dans un seul boîtier compact
• Repérage immédiat : rouge pour la phase, bleu pour le neutre, jaune pour la terre
• Connexion fiable sans outil, par levier avec ressort inoxydable S301
• Œillets de fixation intégrés pour visser la borne sur son support
• Boîtier en polycarbonate autoextinguible UL94 V-2
• Contacts internes en cuivre T2
• Réutilisable : une reprise ultérieure ne dégrade pas la connexion

Caractéristiques techniques

• Nombre de circuits indépendants : 3
• Nombre d'entrées / sorties : 3 entrées, 6 sorties (2 par circuit)
• Tension nominale : 250 V
• Tenue diélectrique : 4 kV
• Courant maximal admissible : 32 A par circuit
• Conducteurs rigides : 0,5 à 4 mm²
• Conducteurs souples : 0,2 à 2,5 mm²
• Longueur de dénudage conseillée : 11 à 12 mm
• Dimensions : 39,3 mm (L) × 33,3 mm (l) × 14,43 mm (h)
• Température d'utilisation : -40 °C à +105 °C
• Indice de protection : IP20 (usage intérieur)
• Conformité : normes CE et RoHS

Un seul boîtier pour trois circuits et six départs : moins de bornes dans la boîte, un câblage plus lisible, et une reprise possible des années plus tard sans se demander quel fil va où.

La gamme des bornes multi-circuits

• LT-422 : 2 circuits, 2 entrées / 4 sorties — lots de 10, 20 ou 50
• LT-623 : 2 circuits, 2 entrées / 6 sorties — lots de 10, 20 ou 50
• LT-633 — cette fiche : 3 circuits, 3 entrées / 6 sorties — lots de 10, 20 ou 50
• LT-933 : 3 circuits, 3 entrées / 9 sorties — lots de 6, 12 ou 20

Toute la gamme est dans la collection connecteurs à levier multi-circuits.

Pour aller plus loin

• Schéma : 3 luminaires classe 1 avec des bornes multi-circuits
• Le nouveau domino électrique : sans vis, de 3 à 9 sorties
• Peut-on mettre 2 fils dans un seul trou de borne à levier ?

Borne à levier LT-933 – phase, neutre et terre vers trois départs

La LT-933 répartit trois circuits électriques indépendants vers neuf départs : trois arrivées d'un côté, trois sorties par circuit de l'autre, et aucun contact entre les circuits à l'intérieur. Phase, neutre et terre entrent une fois, trois équipements repartent complètement câblés. Les leviers rouge, bleu et jaune évitent l'erreur de repérage.

LT-933, le connecteur multi-circuits pour trois équipements : ce qu'une WAGO 221 ou 222 ne fait pas

Un plafonnier à trois points, une ligne de spots, un éclairage de vitrine : dès qu'une seule arrivée doit desservir trois équipements complets, les bornes WAGO 221 ou 222 se multiplient, puisque chacune ne gère qu'un conducteur à la fois. La LT-933 regroupe phase, neutre et terre dans un même boîtier et offre trois départs par circuit, soit neuf sorties câblées proprement, sans fil de pontage.

WAGO, 221 et 222 sont des marques et références de WAGO GmbH & Co. KG, citées à titre de comparaison. ELENCO n'est pas affilié à WAGO.

Choisissez votre conditionnement

Pour qui ?

• Électriciens qui réalisent des tableaux ou des boîtes de jonction complexes
• Installateurs domotiques et spécialistes de la rénovation électrique
• Bricoleurs avertis organisant méthodiquement une installation multi-circuits

Usages typiques

• Alimenter trois luminaires ou trois équipements en phase, neutre et terre depuis une seule arrivée
• Monter un coffret électrique résidentiel ou tertiaire
• Gérer une installation d'éclairage ou d'automatisme à plusieurs lignes indépendantes
• Remplacer trois bornes classiques par un seul boîtier dans une boîte de dérivation saturée

Avantages clés

• Trois circuits indépendants et neuf départs dans un seul boîtier
• Repérage immédiat : rouge pour la phase, bleu pour le neutre, jaune pour la terre
• Connexion fiable sans outil, par levier avec ressort inoxydable S301
• Œillets de fixation intégrés pour visser la borne sur son support
• Boîtier en polycarbonate autoextinguible UL94 V-2
• Contacts internes en cuivre T2

Caractéristiques techniques

• Nombre de circuits indépendants : 3
• Nombre d'entrées / sorties : 3 entrées, 9 sorties (3 par circuit)
• Tension nominale : 250 V
• Tenue diélectrique : 4 kV
• Courant maximal admissible : 32 A par circuit
• Conducteurs rigides : 0,5 à 4 mm²
• Conducteurs souples : 0,2 à 2,5 mm²
• Longueur de dénudage conseillée : 11 à 12 mm
• Dimensions : 39,3 mm (L) × 48,3 mm (l) × 14,43 mm (h)
• Température d'utilisation : -40 °C à +105 °C
• Indice de protection : IP20 (usage intérieur)
• Conformité : normes CE et RoHS

Un seul boîtier pour trois circuits et neuf départs : moins de bornes dans la boîte, un câblage plus lisible, et une reprise possible des années plus tard sans se demander quel fil va où.

La gamme des bornes multi-circuits

• LT-422 : 2 circuits, 2 entrées / 4 sorties — lots de 10, 20 ou 50
• LT-623 : 2 circuits, 2 entrées / 6 sorties — lots de 10, 20 ou 50
• LT-633 : 3 circuits, 3 entrées / 6 sorties — lots de 10, 20 ou 50
• LT-933 — cette fiche : 3 circuits, 3 entrées / 9 sorties — lots de 6, 12 ou 20

Toute la gamme est dans la collection connecteurs à levier multi-circuits.

Pour aller plus loin

• Le nouveau domino électrique : sans vis, de 3 à 9 sorties
• Peut-on mettre 2 fils dans un seul trou de borne à levier ?
• Comment utiliser une borne à levier

Connecteur à levier PCT-222 – 2 circuits indépendants dans un seul boîtier

Le PCT-222 réunit deux circuits électriques distincts dans un boîtier unique : 2 entrées, 2 sorties, et aucun contact entre les circuits. Les leviers rouge et bleu permettent d'identifier phase et neutre d'un coup d'œil, sans étiquetage ni repérage supplémentaire.

Connecteur à levier PCT-222 : prolonger un câble là où une WAGO 221 ou 222 en demande deux

Rallonger un câble à deux conducteurs avec des bornes WAGO 221 ou 222, c'est deux bornes séparées à loger dans la boîte de dérivation. Le PCT-222 garde les deux conducteurs alignés dans un seul boîtier, entrées d'un côté et sorties en face, chacun sur son propre circuit. Le raccord est plus compact et plus facile à ranger dans la boîte, et les leviers de couleur montrent tout de suite où passent la phase et le neutre.

WAGO, 221 et 222 sont des marques et références de WAGO GmbH & Co. KG, citées à titre de comparaison. ELENCO n'est pas affilié à WAGO.

Choisissez votre conditionnement

Pour qui ?

• Électriciens réalisant des installations résidentielles ou tertiaires
• Bricoleurs exigeants souhaitant fiabiliser et structurer leurs branchements
• Installateurs travaillant sur tableaux modulaires, coffrets ou rénovations complètes

Usages typiques

• Connexion simultanée de la phase et du neutre dans une boîte de dérivation
• Prolongation sécurisée de câbles dans le résidentiel et le tertiaire
• Branchement rapide de luminaires, d'interrupteurs ou de prises
• Organisation propre des circuits dans les coffrets électriques

Avantages clés

• Deux circuits indépendants réunis dans un seul boîtier compact
• Repérage intuitif : rouge pour la phase ou le pôle +, bleu pour le neutre ou le pôle −
• Connexion fiable sans outil, par levier avec ressort inoxydable S301
• Boîtier en polycarbonate UL94 V-2 résistant à la chaleur et aux flammes
• Contacts internes en cuivre T2

Caractéristiques techniques

• Nombre de circuits indépendants : 2
• Nombre d'entrées : 2 / Nombre de sorties : 2
• Tension nominale : 250 V
• Tenue diélectrique : 4 kV
• Courant maximal admissible : 32 A par circuit
• Conducteurs rigides : 0,5 à 4 mm²
• Conducteurs souples : 0,5 à 2,5 mm²
• Longueur de dénudage conseillée : 11 à 12 mm
• Dimensions : 39,3 mm (L) × 13,3 mm (l) × 15,43 mm (h)
• Température d'utilisation : -40 °C à +105 °C
• Indice de protection : IP20 (usage intérieur)
• Conformité : normes CE et RoHS

Un seul boîtier pour deux circuits : moins de bornes dans la boîte de dérivation, un câblage plus lisible, et une reprise possible des années plus tard sans se demander quel fil va où.

La gamme PCT-22x

• PCT-222 — cette fiche : 2 circuits, 2 entrées / 2 sorties — lots de 10, 20 ou 50
• PCT-223 : 3 circuits, 3 entrées / 3 sorties — lots de 10, 20 ou 50
• PCT-225 : 5 circuits, 5 entrées / 5 sorties — lots de 6, 12 ou 20

Toute la gamme est dans la collection connecteurs à levier multi-circuits.

Pour aller plus loin

• Le nouveau domino électrique : sans vis, de 3 à 9 sorties
• Peut-on mettre 2 fils dans un seul trou de borne à levier ?
• Comment utiliser une borne à levier

Connecteur à levier PCT-223 – 3 circuits indépendants dans un seul boîtier

Le PCT-223 réunit trois circuits électriques distincts dans un boîtier unique : 3 entrées, 3 sorties, et aucun contact entre les circuits. Les leviers rouge, jaune et bleu permettent d'identifier phase, terre et neutre d'un coup d'œil, sans étiquetage ni repérage supplémentaire.

Connecteur multi-circuits PCT-223 : la jonction de câble qu'une WAGO 221 ou 222 ne fait pas

Prolonger un câble 3G (phase, neutre, terre) avec des WAGO 221 ou 222 donne trois bornes séparées, qu'il faut ensuite ranger et isoler les unes des autres. Le PCT-223 est une jonction complète en une pièce : trois circuits indépendants, entrées et sorties face à face, comme le câble lui-même. Un raccord net dans une boîte de dérivation ou une armoire électrique.

WAGO, 221 et 222 sont des marques et références de WAGO GmbH & Co. KG, citées à titre de comparaison. ELENCO n'est pas affilié à WAGO.

Choisissez votre conditionnement

Pour qui ?

• Électriciens réalisant des installations multi-circuits
• Bricoleurs exigeants souhaitant fiabiliser et structurer leurs branchements
• Installateurs travaillant sur tableaux modulaires, coffrets ou rénovations complètes

Usages typiques

• Connexion ordonnée de phase, neutre et terre dans les boîtes de dérivation
• Distribution de circuits d'éclairage, prises ou ventilation depuis un tableau
• Prolongation de câbles tripolaires dans les réseaux domestiques et tertiaires
• Organisation propre des câbles dans les armoires électriques

Avantages clés

• Trois circuits indépendants réunis dans un seul boîtier compact
• Repérage intuitif : rouge pour la phase, bleu pour le neutre, jaune pour la terre
• Connexion fiable sans outil, par levier avec ressort inoxydable
• Boîtier en polycarbonate UL94-V2 résistant à la chaleur et aux flammes
• Contacts internes en cuivre T2 : conductivité et résistance à la corrosion

Caractéristiques techniques

• Nombre de circuits indépendants : 3
• Nombre d'entrées : 3 / Nombre de sorties : 3
• Tension nominale : 250 V
• Tenue diélectrique : 4 kV
• Courant maximal admissible : 32 A par circuit
• Conducteurs rigides : 0,5 à 4 mm²
• Conducteurs souples : 0,5 à 2,5 mm²
• Longueur de dénudage conseillée : 11 à 12 mm
• Dimensions : 39,3 mm (L) × 18,3 mm (l) × 15,43 mm (h)
• Température d'utilisation : -40 °C à +105 °C
• Indice de protection : IP20 (usage intérieur)
• Conformité : normes CE et RoHS

Un seul boîtier pour trois circuits : moins de bornes dans la boîte de dérivation, un câblage plus lisible, et une reprise possible des années plus tard sans se demander quel fil va où.

La gamme PCT-22x

• PCT-222 : 2 circuits, 2 entrées / 2 sorties — lots de 10, 20 ou 50
• PCT-223 — cette fiche : 3 circuits, 3 entrées / 3 sorties — lots de 10, 20 ou 50
• PCT-225 : 5 circuits, 5 entrées / 5 sorties — lots de 6, 12 ou 20

Toute la gamme est dans la collection connecteurs à levier multi-circuits.

Pour aller plus loin

• Le nouveau domino électrique : sans vis, de 3 à 9 sorties
• Peut-on mettre 2 fils dans un seul trou de borne à levier ?
• Comment utiliser une borne à levier

Connecteur à levier PCT-225 – 5 circuits indépendants dans un seul boîtier

Le PCT-225 réunit cinq circuits électriques distincts dans un boîtier unique : 5 entrées, 5 sorties, et aucun contact entre les circuits. Les leviers rouge, bleu, jaune, vert et orange permettent d'identifier chaque circuit d'un coup d'œil — phase, neutre, terre et deux circuits auxiliaires — sans étiquetage supplémentaire.

Connecteur à levier 5 circuits PCT-225 : ce qu'une WAGO 221 ou 222 ne fait pas

Un câble 5G de volet roulant, de commande ou d'alimentation triphasée, c'est cinq conducteurs à prolonger sans en croiser aucun. Avec des WAGO 221 ou 222, il faut cinq bornes distinctes. Le PCT-225 les remplace par un seul boîtier à cinq circuits indépendants, entrées d'un côté, sorties de l'autre, dans l'ordre exact du câble.

WAGO, 221 et 222 sont des marques et références de WAGO GmbH & Co. KG, citées à titre de comparaison. ELENCO n'est pas affilié à WAGO.

Choisissez votre conditionnement

Pour qui ?

• Électriciens réalisant des tableaux de forte densité
• Installateurs en éclairage tertiaire : multi-allumages, gestion DALI ou 1–10 V
• Professionnels de la domotique, du contrôle industriel ou du câblage d'automatismes

Usages typiques

• Distribution de cinq circuits distincts : phase, neutre, terre et deux circuits de commande
• Câblage de rails d'éclairage nécessitant plusieurs alimentations indépendantes
• Coffrets de variation d'éclairage ou de motorisation : stores, volets, portes automatisées
• Armoires de domotique et de gestion technique du bâtiment

Avantages clés

• Cinq circuits indépendants réunis dans un seul boîtier compact
• Identification instantanée par code couleur : rouge (phase ou +), bleu (neutre ou −), jaune (terre), vert et orange (auxiliaires)
• Connexion fiable sans outil, par levier avec ressort inoxydable S301
• Boîtier en polycarbonate UL94 V-2 résistant à la chaleur et aux flammes
• Contacts internes en cuivre T2

Caractéristiques techniques

• Nombre de circuits indépendants : 5
• Nombre d'entrées : 5 / Nombre de sorties : 5
• Tension nominale : 250 V
• Tenue diélectrique : 4 kV
• Courant maximal admissible : 32 A par circuit
• Conducteurs rigides : 0,5 à 4 mm²
• Conducteurs souples : 0,5 à 2,5 mm²
• Longueur de dénudage conseillée : 11 à 12 mm
• Dimensions : 39,3 mm (L) × 28,1 mm (l) × 15,43 mm (h)
• Température d'utilisation : -40 °C à +105 °C
• Indice de protection : IP20 (usage intérieur)
• Conformité : normes CE et RoHS

Un seul boîtier pour cinq circuits : moins de bornes dans le coffret, un câblage plus lisible, et une reprise possible des années plus tard sans se demander quel fil va où.

La gamme PCT-22x

• PCT-222 : 2 circuits, 2 entrées / 2 sorties — lots de 10, 20 ou 50
• PCT-223 : 3 circuits, 3 entrées / 3 sorties — lots de 10, 20 ou 50
• PCT-225 — cette fiche : 5 circuits, 5 entrées / 5 sorties — lots de 6, 12 ou 20

Toute la gamme est dans la collection connecteurs à levier multi-circuits.

Pour aller plus loin

• Le nouveau domino électrique : sans vis, de 3 à 9 sorties
• Peut-on mettre 2 fils dans un seul trou de borne à levier ?
• Comment utiliser une borne à levier

Connecteur étanche IP68 à levier 200/3-2P – 2 circuits indépendants

Le 200/3-2P raccorde deux conducteurs en ligne dans un boîtier étanche, sans vis et sans outil. À l'intérieur, un bornier PCT-222 à leviers repérés rouge et bleu : les deux circuits sont galvaniquement indépendants, c'est un vrai double raccordement et non deux contacts d'un même pôle.

L'étanchéité IP68 est celle qui résiste à l'immersion prolongée, pas seulement aux projections. C'est ce qui permet de l'enterrer, de le noyer dans un massif ou de le laisser dans un regard qui prend l'eau — là où un connecteur IP65 finit par s'oxyder.

Sans conducteur de terre, il s'adresse aux matériels de classe II et aux circuits basse tension : rubans et spots en 12 ou 24 V, luminaires double isolation, mobilier de jardin.

Choisissez votre bague avant de commander

Chaque connecteur est livré avec une bague d'étanchéité, qu'il faut choisir selon le diamètre extérieur de votre câble. Les trois diamètres sont au même prix et se sélectionnent directement ci-dessus.

• Bague 4 à 6 mm — petits câbles souples, guirlandes, rubans LED
• Bague 6 à 8 mm — le diamètre le plus courant, dont le 2×1,5 et le 2×2,5
• Bague 8 à 12 mm — câbles de forte section ou à gaine épaisse

Mesurez la gaine extérieure, pas les conducteurs. Une bague trop grande ne comprime pas assez le joint et l'étanchéité n'est plus assurée.

Choisissez votre conditionnement

La gamme étanche IP68

• 200/3-2P — cette fiche, 2 circuits — bagues 4-6, 6-8 ou 8-12 mm
• 200/3-3P, 3 circuits — bagues 4-6, 6-8 ou 8-12 mm
• P20-3P, 3 circuits en ligne — bagues 5-8 ou 9-12 mm
• P20T-3P, 3 circuits en T — 1 entrée et 2 sorties

Besoin d'un conducteur de terre ? Prenez un modèle 3 circuits.

Pour qui ?

• Électriciens et paysagistes sur aménagements extérieurs
• Particuliers qui installent un éclairage de jardin durable
• Installateurs de rubans et spots LED basse tension

Usages typiques

• Spots de balisage en série le long d'une allée
• Rubans et projecteurs LED en 12 ou 24 V
• Luminaires de façade et appliques de classe II
• Mobilier de jardin, arrosage automatique, pompes de bassin
• Raccordement en regard, en zone inondable ou sous terre

Avantages clés

• IP68 : étanche à l'immersion prolongée, pas seulement aux projections
• Deux circuits galvaniquement indépendants, bornier PCT-222 intégré
• Leviers repérés par couleur, rouge et bleu
• Connexion sans tournevis, même en tranchée ou par temps humide
• Réutilisable : ouvrir, ajuster, refermer
• Boîtier PA66 auto-extinguible résistant aux UV

Préparation du câble

Dégainer la gaine extérieure sur 25 à 29 mm, puis dénuder chaque conducteur sur 8 à 12 mm avant insertion. Rabattre le levier et vérifier la tenue du fil avant de refermer le boîtier.

Caractéristiques techniques

• Référence : 200/3-2P
• Nombre de circuits : 2, galvaniquement indépendants
• Bornier intégré : PCT-222 à leviers
• Protection : IP68, étanche à l'immersion prolongée
• Tension nominale : 450 V
• Courant nominal : 24 A
• Section des conducteurs : 0,5 à 2,5 mm²
• Longueur de dégainage du câble : 25 à 29 mm
• Longueur de dénudage des fils : 8 à 12 mm
• Bagues disponibles : 4 à 6 mm, 6 à 8 mm ou 8 à 12 mm de diamètre extérieur
• Boîtier : PA66 auto-extinguible, résistant aux UV
• Température d'utilisation : -40 °C à +105 °C
• Essai d'étanchéité : EN 60529, immersion sous 3 m d'eau pendant au moins 1 heure
• Conformité : normes CE et RoHS

Le courant nominal indiqué est la capacité testée du connecteur. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.

Enterré, noyé ou immergé : la connexion tient, et se rouvre quand il le faut.

Pour aller plus loin

• Quel connecteur étanche choisir pour l'extérieur ?
• Comment utiliser une borne à levier
• Peut-on mélanger fils rigides et souples ?

Connecteur étanche IP68 à levier 200/3-3P – 3 circuits indépendants

Le 200/3-3P raccorde phase, neutre et terre en ligne dans un boîtier étanche, sans vis et sans outil. À l'intérieur, un bornier PCT-223 à leviers repérés rouge, bleu et jaune : les trois circuits sont galvaniquement indépendants, et le repérage par couleur évite l'inversion au moment du câblage.

L'étanchéité IP68 est celle qui résiste à l'immersion prolongée, pas seulement aux projections. C'est ce qui permet de l'enterrer, de le noyer dans un massif ou de le laisser dans un regard qui prend l'eau — là où un connecteur IP65 finit par s'oxyder.

Avec son conducteur de terre, c'est le modèle des matériels de classe I alimentés en 230 V : projecteurs, bornes lumineuses, pompes, prises extérieures.

Choisissez votre bague avant de commander

Chaque connecteur est livré avec une bague d'étanchéité, qu'il faut choisir selon le diamètre extérieur de votre câble. Les trois diamètres sont au même prix et se sélectionnent directement ci-dessus.

• Bague 4 à 6 mm — petits câbles souples
• Bague 6 à 8 mm — le diamètre le plus courant, dont le 3G1,5 et le 3G2,5
• Bague 8 à 12 mm — câbles de forte section ou à gaine épaisse

Mesurez la gaine extérieure, pas les conducteurs. Une bague trop grande ne comprime pas assez le joint et l'étanchéité n'est plus assurée.

Choisissez votre conditionnement

La gamme étanche IP68

• 200/3-2P, 2 circuits — bagues 4-6, 6-8 ou 8-12 mm
• 200/3-3P — cette fiche, 3 circuits — bagues 4-6, 6-8 ou 8-12 mm
• P20-3P, 3 circuits en ligne — bagues 5-8 ou 9-12 mm
• P20T-3P, 3 circuits en T — 1 entrée et 2 sorties

Pas besoin de terre ? Le 200/3-2P en 2 circuits suffit, et coûte moins cher.

Pour qui ?

• Électriciens et paysagistes sur aménagements extérieurs
• Particuliers qui installent un éclairage de jardin durable
• Professionnels qui raccordent du matériel de classe I en plein air

Usages typiques

• Éclairage de jardin avec fil de terre : projecteurs sur piquet, bornes lumineuses
• Spots enterrés ou encastrés au sol
• Prises extérieures, pompes de bassin, arrosage automatique
• Luminaires de façade et appliques de classe I
• Raccordement en regard, en zone inondable ou sous terre

Avantages clés

• IP68 : étanche à l'immersion prolongée, pas seulement aux projections
• Trois circuits galvaniquement indépendants, bornier PCT-223 intégré
• Leviers repérés par couleur : rouge, bleu et jaune
• Connexion sans tournevis, même en tranchée ou par temps humide
• Réutilisable : ouvrir, ajuster, refermer
• Boîtier PA66 auto-extinguible résistant aux UV

Préparation du câble

Dégainer la gaine extérieure sur 25 à 29 mm, puis dénuder chaque conducteur sur 8 à 12 mm avant insertion. Rabattre le levier et vérifier la tenue du fil avant de refermer le boîtier.

Caractéristiques techniques

• Référence : 200/3-3P
• Nombre de circuits : 3, galvaniquement indépendants
• Bornier intégré : PCT-223 à leviers
• Protection : IP68, étanche à l'immersion prolongée
• Tension nominale : 450 V
• Courant nominal : 24 A
• Section des conducteurs : 0,5 à 2,5 mm²
• Longueur de dégainage du câble : 25 à 29 mm
• Longueur de dénudage des fils : 8 à 12 mm
• Bagues disponibles : 4 à 6 mm, 6 à 8 mm ou 8 à 12 mm de diamètre extérieur
• Boîtier : PA66 auto-extinguible, résistant aux UV
• Température d'utilisation : -40 °C à +105 °C
• Essai d'étanchéité : EN 60529, immersion sous 3 m d'eau pendant au moins 1 heure
• Conformité : normes CE et RoHS

Le courant nominal indiqué est la capacité testée du connecteur. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.

Enterré, noyé ou immergé : la connexion tient, et se rouvre quand il le faut.

Pour aller plus loin

• Quel connecteur étanche choisir pour l'extérieur ?
• Comment utiliser une borne à levier
• Peut-on mélanger fils rigides et souples ?

Connecteur étanche IP68 à levier P20-3P – 3 circuits indépendants

Le P20-3P raccorde phase, neutre et terre dans un seul boîtier étanche, sans vis et sans outil. Les trois circuits sont galvaniquement indépendants : aucun risque de contact entre conducteurs, même dans un boîtier de cette taille.

L'étanchéité IP68 est celle qui résiste à l'immersion prolongée, pas seulement aux projections. C'est ce qui permet de l'enterrer, de le noyer dans un massif ou de le laisser dans un regard qui prend l'eau — là où un connecteur IP65 finit par s'oxyder.

Choisissez votre bague avant de commander

Chaque connecteur est livré avec une bague d'étanchéité, qu'il faut choisir selon le diamètre extérieur de votre câble. Les deux diamètres sont au même prix et se sélectionnent directement ci-dessus.

• Bague 5 à 8 mm — couvre la majorité des câbles extérieurs tripolaires courants, dont le 3G1,5 et le 3G2,5
• Bague 9 à 12 mm — pour les câbles de plus forte section ou à gaine épaisse

Mesurez la gaine extérieure, pas les conducteurs. Une bague trop grande ne comprime pas assez le joint et l'étanchéité n'est plus assurée.

Choisissez votre conditionnement

La gamme étanche IP68

• 200/3-2P, 2 circuits — bagues 4-6, 6-8 ou 8-12 mm
• 200/3-3P, 3 circuits — bagues 4-6, 6-8 ou 8-12 mm
• P20-3P — cette fiche, 3 circuits en ligne — bagues 5-8 ou 9-12 mm
• P20T-3P, 3 circuits en T — 1 entrée et 2 sorties

Pour qui ?

• Électriciens et paysagistes sur aménagements extérieurs
• Particuliers qui installent un éclairage de jardin durable
• Professionnels qui raccordent du matériel de classe I en plein air

Usages typiques

• Éclairage de jardin avec fil de terre : projecteurs sur piquet, bornes lumineuses
• Spots enterrés ou encastrés au sol
• Câblage de terrasse, balisage d'allée, aires de loisirs
• Raccordement en regard, en zone inondable ou sous terre
• Appliques de façade et luminaires extérieurs de classe I

Avantages clés

• IP68 : étanche à l'immersion prolongée, pas seulement aux projections
• Trois circuits galvaniquement indépendants dans un boîtier compact
• Connexion par levier, sans tournevis, même en tranchée ou par temps humide
• Réutilisable : ouvrir, ajuster, refermer
• Boîtier PA66 auto-extinguible résistant aux UV

Préparation du câble

Dégainer la gaine extérieure sur 20 à 25 mm, puis dénuder chaque conducteur sur 10 à 12 mm avant insertion. Rabattre le levier et vérifier la tenue du fil avant de refermer le boîtier.

Caractéristiques techniques

• Référence : P20-3P
• Nombre de circuits : 3, galvaniquement indépendants
• Protection : IP68, étanche à l'immersion prolongée
• Tension nominale : 450 V
• Courant nominal : 16 A
• Section des conducteurs : 0,5 à 2,5 mm²
• Longueur de dégainage du câble : 20 à 25 mm
• Longueur de dénudage des fils : 10 à 12 mm
• Bagues disponibles : 5 à 8 mm ou 9 à 12 mm de diamètre extérieur
• Boîtier : PA66 auto-extinguible, résistant aux UV
• Température d'utilisation : -40 °C à +105 °C
• Conformité : normes CE et RoHS

Le courant nominal indiqué est la capacité testée du connecteur. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.

Enterré, noyé ou immergé : la connexion tient, et se rouvre quand il le faut.

Pour aller plus loin

• Quel connecteur étanche choisir pour l'extérieur ?
• Comment utiliser une borne à levier
• Peut-on mélanger fils rigides et souples ?

Connecteur étanche IP68 en T P20T-3P – dérivation 3 circuits

Le P20T-3P pique une dérivation sur une ligne existante sans la couper. Une entrée, deux sorties, sur chacun des trois circuits : phase, neutre et terre continuent leur route vers l'équipement suivant pendant qu'une branche part alimenter le nouveau point.

C'est ce qui le distingue d'un connecteur en ligne : pour ajouter un projecteur au milieu d'une allée déjà câblée, il n'y a ni section à reprendre ni boîte de dérivation à poser.

L'étanchéité IP68 résiste à l'immersion prolongée, pas seulement aux projections. C'est ce qui permet de l'enterrer, de le noyer dans un massif ou de le laisser dans un regard qui prend l'eau — là où un connecteur IP65 finit par s'oxyder.

Choisissez votre bague avant de commander

Chaque connecteur est livré avec ses bagues d'étanchéité, à choisir selon le diamètre extérieur de votre câble. Les deux diamètres sont au même prix et se sélectionnent directement ci-dessus.

• Bague 5 à 8 mm — couvre la majorité des câbles extérieurs tripolaires courants, dont le 3G1,5 et le 3G2,5
• Bague 9 à 12 mm — pour les câbles de plus forte section ou à gaine épaisse

Mesurez la gaine extérieure, pas les conducteurs. Une bague trop grande ne comprime pas assez le joint et l'étanchéité n'est plus assurée.

Choisissez votre conditionnement

La gamme étanche IP68

• 200/3-2P, 2 circuits en ligne — bagues 4-6, 6-8 ou 8-12 mm
• 200/3-3P, 3 circuits en ligne — bagues 4-6, 6-8 ou 8-12 mm
• P20-3P, 3 circuits en ligne — bagues 5-8 ou 9-12 mm
• P20T-3P — cette fiche, 3 circuits en T — 1 entrée et 2 sorties

Pour une simple jonction bout à bout, sans dérivation, un modèle en ligne suffit et coûte moins cher.

Pour qui ?

• Électriciens et paysagistes qui densifient une installation existante
• Particuliers qui ajoutent un point d'éclairage sans tout recâbler
• Professionnels de l'éclairage extérieur et du balisage

Usages typiques

• Balisage d'allée : plusieurs bornes lumineuses sur un seul câble
• Ajout d'un projecteur au milieu d'une ligne déjà posée
• Guirlandes et éclairages festifs extérieurs
• Alimentation de deux équipements à partir d'une seule arrivée
• Dérivation en regard, en zone inondable ou sous terre

Avantages clés

• Dérivation sans coupure de ligne ni boîte supplémentaire
• IP68 : étanche à l'immersion prolongée, pas seulement aux projections
• Trois circuits galvaniquement indépendants
• Leviers repérés par couleur : rouge, bleu et jaune
• Connexion sans tournevis, même en tranchée ou par temps humide
• Réutilisable : ouvrir, ajuster, refermer
• Boîtier PA66 auto-extinguible résistant aux UV

Préparation du câble

Dégainer la gaine extérieure sur 20 à 25 mm, puis dénuder chaque conducteur sur 10 à 12 mm avant insertion, sur chacune des trois branches. Rabattre le levier et vérifier la tenue du fil avant de refermer le boîtier.

Caractéristiques techniques

• Référence : P20T-3P
• Format : dérivation en T, 1 entrée et 2 sorties par circuit
• Nombre de circuits : 3, galvaniquement indépendants
• Protection : IP68, étanche à l'immersion prolongée
• Tension nominale : 450 V
• Courant nominal : 16 A
• Section des conducteurs : 0,5 à 2,5 mm²
• Longueur de dégainage du câble : 20 à 25 mm
• Longueur de dénudage des fils : 10 à 12 mm
• Bagues disponibles : 5 à 8 mm ou 9 à 12 mm de diamètre extérieur
• Boîtier : PA66 auto-extinguible, résistant aux UV
• Température d'utilisation : -40 °C à +105 °C
• Essai d'étanchéité : EN 60529, immersion sous 3 m d'eau pendant au moins 1 heure
• Conformité : normes CE et RoHS

Le courant nominal indiqué est la capacité testée du connecteur. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.

Un point de plus sur la ligne, sans ouvrir la ligne.

Pour aller plus loin

• Quel connecteur étanche choisir pour l'extérieur ?
• Comment utiliser une borne à levier
• Peut-on mélanger fils rigides et souples ?
