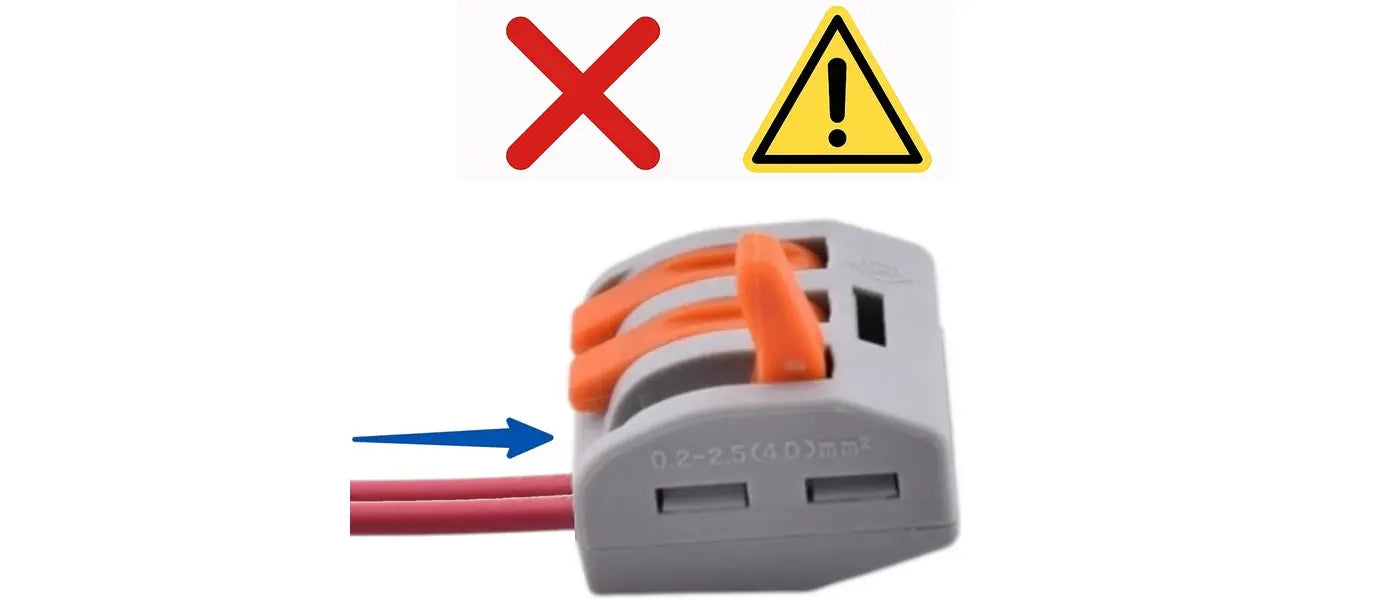

Peut-on mettre 2 fils dans un seul trou de borne à levier, type WAGO ?

La réponse technique : NON, absolument pas !

Il est formellement déconseillé et dangereux de mettre deux fils électriques dans un seul trou d'une borne à levier. Cette règle s'applique à tous les connecteurs de ce type, quelle que soit leur marque (WAGO ou autre) et quelle que soit leur origine de fabrication.

Pourquoi cette règle est-elle universelle ?

1. Principe de fonctionnement des bornes à levier

Les connecteurs à levier fonctionnent grâce à un système de ressort par entrée. Ce ressort est calibré pour :

Exercer la pression optimale sur un seul conducteur
Assurer un contact électrique parfait
Maintenir cette pression dans le temps

Avec deux fils dans un même trou, cette mécanique de précision est compromise.

2. Risques électriques majeurs

Mauvais contact électrique

Pression insuffisante et mal répartie sur les conducteurs
Résistance électrique anormalement élevée
Formation potentielle d'arcs électriques

Échauffement dangereux

La résistance excessive génère de la chaleur
Risque de fusion des isolants
Possibilité d'incendie dans l'installation

Dégradation progressive

Les contacts se détériorent avec le temps
Risque de déconnexion intempestive
Panne d'équipements en aval

3. Non-conformité réglementaire

Cette pratique ne respecte pas :

Les spécifications techniques du fabricant
Les normes électriques en vigueur (NF C 15-100)
Les règles d'assurance en cas de sinistre

Solutions techniques conformes

Option 1 : Choisir le bon type de connecteur

Connecteurs standard (même nombre d'entrées/sorties)

2 entrées : pour raccorder 2 conducteurs
3 entrées : pour raccorder 3 conducteurs
5 entrées : pour les distributions plus complexes

Ces formats se trouvent dans notre collection bornes à levier.

Connecteurs multi-circuits (solution optimale pour les distributions)

Une solution technique avancée existe : les connecteurs multi-circuits, qui permettent de répartir plusieurs départs depuis une ou plusieurs arrivées, chaque circuit restant indépendant à l'intérieur du boîtier :

2 in-4 out : 2 arrivées distribuées sur 4 départs (2 circuits indépendants)
2 in-6 out : 2 arrivées distribuées sur 6 départs (2 circuits indépendants)
3 in-6 out : 3 arrivées distribuées sur 6 départs (3 circuits indépendants)
3 in-9 out : 3 arrivées distribuées sur 9 départs (3 circuits indépendants)

Avantages des connecteurs multi-circuits :

Optimisation de l'espace : une seule borne remplace plusieurs connexions
Sécurité renforcée : chaque conducteur a sa propre entrée dédiée
Installation simplifiée : moins de manipulations, moins d'erreurs
Leviers de couleurs : permet d'identifier d'un coup d'œil chaque circuit
Économie : réduction du nombre de bornes nécessaires
Fiabilité : connexions internes protégées et optimisées

Ces connecteurs sont particulièrement adaptés pour :

Distributions d'éclairage (spots, appliques)
Répartitions dans les tableaux électriques
Installations domotiques complexes

Voir l'ensemble de la gamme : connecteurs à leviers multi-circuits.

Option 2 : Créer une distribution

Pour des besoins complexes :

Utiliser plusieurs connecteurs en parallèle
Créer des ponts avec des cavaliers courts
Installer des répartiteurs sur rail DIN

Option 3 : Adapter la section des fils

Si l'espace est limité :

Vérifier la compatibilité des sections (généralement 0,2 à 4 mm²)
Regrouper plusieurs petites sections en une plus grosse
Utiliser des connecteurs spécialisés haute section

Pour déterminer la section adaptée à votre circuit, voir comment connaître l'ampérage maximal autorisé sur votre circuit.

Installation correcte : les étapes clés

Préparation des conducteurs

Dénudage précis : respecter la longueur indiquée (généralement 10-11 mm)
Fils souples : torsader soigneusement les brins
Propreté : s'assurer de l'absence d'oxydation ou de pollution

Sur la question des conducteurs souples, voir aussi : peut-on mélanger fils rigides et souples dans un connecteur ?

Raccordement sécurisé

Ouverture : lever complètement le mécanisme
Insertion : pousser le conducteur jusqu'à la butée
Fermeture : rabattre fermement le levier
Contrôle : vérifier la tenue par traction légère

Le geste complet est détaillé dans notre tutoriel d'utilisation d'une borne à levier.

Vérifications post-installation

Visuel : conducteur invisible (complètement inséré)
Mécanique : résistance à la traction
Électrique : continuité et isolation

Avantages des connecteurs à levier

Par rapport aux dominos classiques

Rapidité d'installation : pas de vissage
Fiabilité : serrage constant par ressort
Réutilisabilité : démontage/remontage possible
Polyvalence : compatible rigide/souple
Sécurité : pas de risque de sur-serrage

Comparatif complet des deux technologies : WAGO ou domino électrique, que choisir ?

Conditions d'utilisation optimales

Température : généralement -40 °C à +85 °C
Tension nominale : jusqu'à 450 V selon modèles
Courant admissible : 24 A à 32 A selon sections
Environnement : protection IP20 minimum

Erreurs courantes à éviter absolument

❌ Jamais 2 fils dans 1 trou ❌ Dénudage insuffisant ou excessif ❌ Insertion partielle du conducteur ❌ Levier mal fermé ou en position intermédiaire ❌ Utilisation sur conducteurs oxydés ❌ Dépassement des sections maximales

✅ Les bonnes pratiques ✅ Un conducteur par entrée, toujours ✅ Respect strict du dénudage ✅ Insertion complète jusqu'au fond ✅ Fermeture ferme du mécanisme ✅ Contrôles systématiques

Choisir ses connecteurs à levier

Critères de sélection technique

Nombre d'entrées

Évaluer précisément le besoin de raccordement
Prévoir une entrée de secours si possible
Éviter le surdimensionnement inutile

Section des conducteurs

Vérifier la compatibilité avec l'installation
Respecter les sections min/max indiquées
Prévoir l'évolution possible des besoins

Qualité de fabrication

Ressorts en acier inoxydable ou traité
Boîtier résistant aux contraintes mécaniques
Marquages clairs et durables

Ce qu'il faut vérifier avant d'acheter

Le marché propose des connecteurs de provenances très diverses, et le prix seul ne dit rien de la qualité du contact. Les points à contrôler :

La conformité aux normes électriques locales
La qualité des matériaux utilisés (cuivre des barres conductrices, acier des ressorts, plastique du boîtier)
Les certifications et tests effectués
La cohérence des spécifications techniques annoncées

Maintenance et durabilité

Inspection périodique

Visuel : état du boîtier, position des leviers
Mécanique : fonctionnement des mécanismes
Thermique : absence de trace de surchauffe
Électrique : continuité et isolement

Signes d'usure à surveiller

Déformation du boîtier
Mécanisme de levier grippé
Traces de surchauffe ou carbonisation
Connexions qui se desserrent

Remplacement préventif

Changer un connecteur en cas de :

Contraintes mécaniques importantes subies
Indices de surchauffe même légère
Fonctionnement dégradé du mécanisme
Doute sur l'état des contacts internes

Conclusion technique

Un seul conducteur par entrée : règle absolue de sécurité !

Cette règle découle de principes physiques et mécaniques universels, indépendants de la marque ou de l'origine du connecteur. Le respect de cette contrainte garantit :

Sécurité électrique optimale de l'installation
Fiabilité dans le temps des connexions
Conformité aux normes et réglementations
Durabilité des équipements raccordés

Quel que soit le connecteur à levier choisi, l'essentiel reste d'en respecter les spécifications techniques et de privilégier une installation conforme aux règles de l'art.

En cas de doute

N'hésitez jamais à :

Consulter la documentation technique du fabricant
Demander conseil à un professionnel qualifié
Surdimensionner plutôt que de forcer une solution inadaptée

La sécurité électrique ne tolère aucun compromis !

Toutes les bornes à levier certifiées offrent des fonctionnalités équivalentes. WAGO est une marque déposée appartenant à WAGO GmbH & Co. KG ; elenco.fr ne commercialise pas de produits de cette marque. PCT désigne un type de connecteur à levier générique.
