Schéma de câblage : 3 luminaires classe 1 avec des bornes multi-circuits

En bref : pour alimenter plusieurs luminaires classe 1 répartis dans des boîtes différentes, on place une borne multi-circuits LT-633 dans chaque boîte — trois dans l'exemple ci-dessous — au lieu d'y empiler trois bornes individuelles. Trois arrivées par borne, phase, neutre et terre, six sorties, et un repérage par couleur qui rend le câblage lisible dix ans plus tard.

Le principe

Quand on raccorde plusieurs points lumineux éloignés, multiplier les bornes à levier simples produit un câblage encombré : trois bornes par boîte, des pontages, et un écheveau que personne ne relira facilement.

Dans chaque boîte, un LT-633 centralise les trois conducteurs dans un seul bloc, avec des sorties distinctes pour chaque départ. L'arrivée phase, neutre et terre entre d'un côté ; les départs repartent de l'autre. Une borne par boîte, donc, mais une seule à la place de trois.

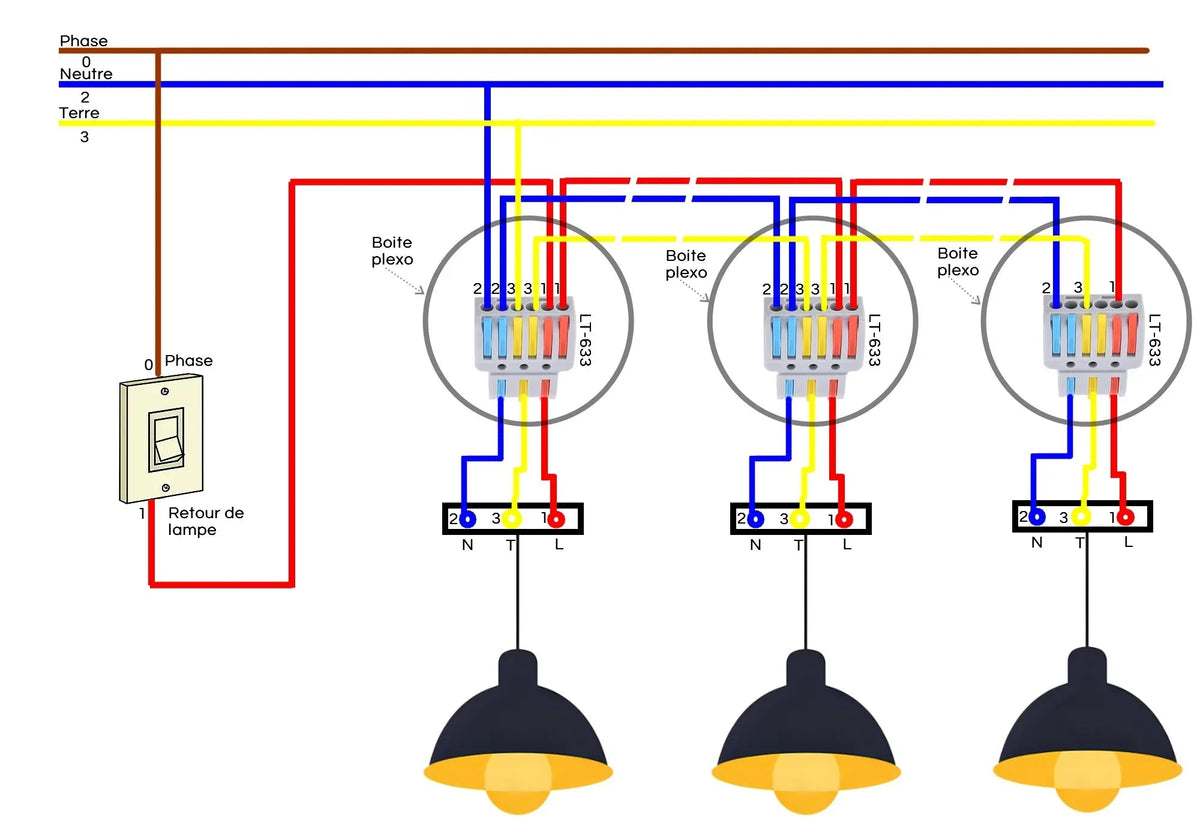

Schéma : trois luminaires classe 1, trois boîtes

Dans cet exemple, trois luminaires classe 1 sont alimentés depuis trois boîtes Plexo, chacune équipée d'un LT-633. Chaque borne reçoit l'arrivée phase, neutre et terre, puis redistribue directement vers le luminaire correspondant. L'interrupteur commande la phase via le retour lampe, comme dans une installation classique.

Avec six sorties disponibles par borne, aucun pontage n'est nécessaire : le câblage reste lisible, et une intervention ultérieure se fait sans avoir à défaire l'ensemble.

Le repérage par couleur

Les leviers du LT-633 sont colorés, ce qui permet d'identifier les circuits d'un coup d'œil :

• Rouge — la phase
• Bleu — le neutre
• Jaune — la terre

Précision utile : cette couleur est celle du levier, pas celle du conducteur. Le code normalisé des fils reste inchangé — la terre est toujours identifiée en vert-jaune, le neutre en bleu clair. Le levier jaune sert de repère visuel sur le connecteur, il ne remplace pas l'identification du câble.

LT-633 ou bornes à levier classiques ?

• Moins de connecteurs : là où trois bornes individuelles seraient nécessaires par boîte, un seul LT-633 suffit.
• Moins d'erreurs : chaque conducteur a son entrée dédiée et sa couleur, ce qui limite les confusions au montage comme en maintenance.
• Gain de place : un bloc unique occupe moins de volume qu'un assemblage de bornes séparées, ce qui compte dans une boîte d'encastrement.

Cela ne rend pas la borne classique inutile : sur un raccordement simple, à deux ou trois fils, elle reste le bon choix. Le comparatif des technologies est ici : WAGO ou domino électrique, que choisir ?

Points de vigilance

• Vos luminaires sont-ils bien classe 1 ? Un appareil classe 1 possède une borne de terre. S'il n'en a pas, il est à double isolation — classe 2 — et le conducteur de protection ne doit pas y être raccordé : deux circuits suffisent alors. Voir le schéma à deux circuits avec un LT-623.
• Un conducteur par entrée, sans exception — voir pourquoi deux fils dans un même trou sont dangereux.
• Dénudage de 10 à 11 mm, ni plus ni moins. Le geste complet est détaillé dans notre tutoriel d'utilisation d'une borne à levier.
• La boîte reste accessible : une borne multi-circuits ne dispense pas d'une boîte de connexion conforme.
• 32 A par circuit, 250 V : vérifiez que le calibre de protection en amont est cohérent.

Les références LT-633

• Pack de 10 bornes LT-633 — pour un chantier ponctuel
• Pack de 20 bornes LT-633
• Pack de 50 bornes LT-633 — pour les installateurs

Pour une distribution à deux circuits, voir le LT-623 (2 entrées / 6 sorties). L'ensemble de la gamme est dans la collection connecteurs à levier multi-circuits.
