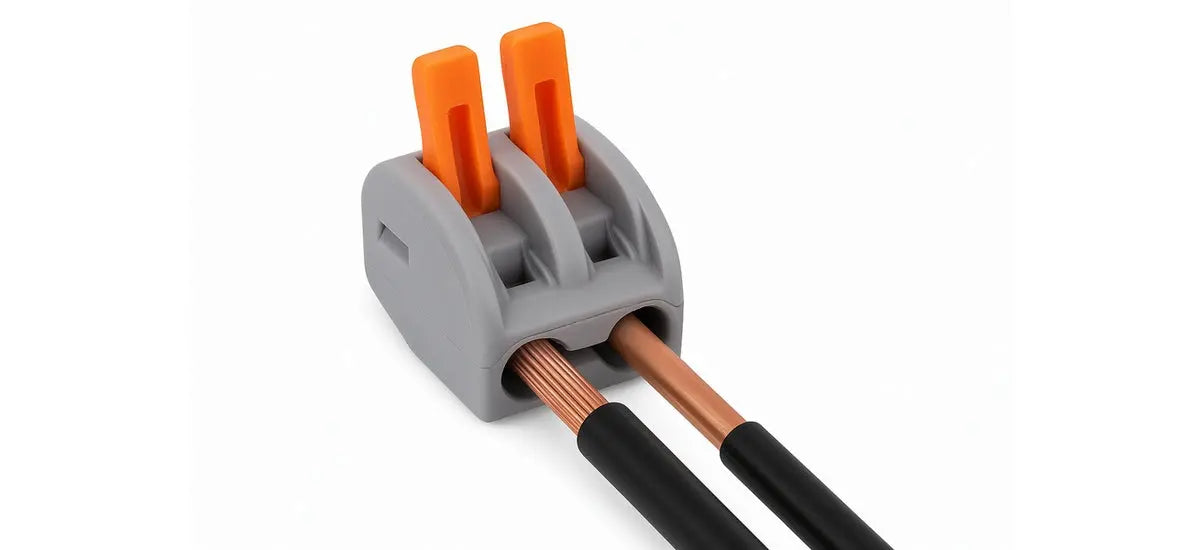

Peut-on mélanger fils rigides et souples dans un connecteur ?

Oui, mais seulement avec les bornes à levier modernes. Les connecteurs de type WAGO, PCT et autres bornes automatiques acceptent tous types de conducteurs dans le même boîtier grâce à leur technologie à ressort adaptatif.

Pourquoi c'est possible avec les bornes à levier

• Ressort individuel pour chaque conducteur
• Pression auto-adaptative selon le type de fil
• Contact optimal maintenu en permanence
• Plages de sections larges (ex. : rigide 0,5-4 mm², souple 0,2-2,5 mm²)

Chaque conducteur ayant sa propre entrée et son propre ressort, un fil rigide et un fil souple peuvent cohabiter dans la même borne sans se gêner. Attention toutefois : cohabiter dans le même connecteur, oui — partager la même entrée, jamais. Voir peut-on mettre 2 fils dans un seul trou de borne à levier ?

Attention avec les dominos à vis

Déconseillé de mélanger dans un domino traditionnel. Le serrage optimal diffère :

• Fil rigide : serrage ferme pour contact franc
• Fil souple : serrage modéré pour éviter l'écrasement
• Risque : connexion défaillante si mal dosé

La vis écrase les brins d'un conducteur souple, réduisant sa section réelle sans que rien ne soit visible de l'extérieur. Si vous devez malgré tout raccorder du souple sur un domino, sertissez un embout au préalable.

Le comparatif complet des deux technologies est ici : WAGO ou domino électrique, que choisir ?

Faut-il un embout sur le fil souple avec une borne à levier ?

Non, ce n'est pas nécessaire : le ressort répartit la pression sur l'ensemble des brins. Rassemblez simplement les brins avant l'insertion, sans les tordre exagérément, et vérifiez qu'aucun ne reste à l'extérieur du connecteur. Si vous utilisez malgré tout un embout, prenez-le à la section exacte du conducteur et vérifiez qu'il passe dans la plage admissible de la borne.

Avantages pratiques

• Flexibilité chantier : pas besoin de trier les fils par type
• Gain de temps : un seul connecteur pour tout
• Raccordements mixtes courants (circuit : fil rigide + appareil : fil souple)

C'est le cas typique du raccordement d'un luminaire : l'installation arrive en rigide, l'appareil est livré avec du souple. La borne à levier règle le problème sans préparation particulière. Le geste complet est détaillé dans notre tutoriel d'utilisation d'une borne à levier.

Spécifications techniques courantes

Fils rigides : 0,5 à 4 mm² (selon modèles)
Fils souples : 0,2 à 2,5 mm²
Dénudage recommandé : 10-11 mm

Vérifiez toujours les valeurs indiquées sur la borne ou sa fiche technique : elles varient d'une référence à l'autre.

Quelles bornes choisir

• Pack de 25 bornes mixtes 2, 3 et 5 pôles — pour couvrir la plupart des raccordements courants
• Pack de 20 bornes transparentes 3 pôles PCT-413 — le boîtier transparent permet de vérifier l'insertion des brins d'un coup d'œil, ce qui est particulièrement utile sur du fil souple
• Bornes LT-13, 1 entrée / 3 sorties — quand il faut répartir plusieurs départs depuis une seule arrivée

L'ensemble de la gamme est disponible dans les collections bornes à levier et connecteurs multi-circuits.
