Qu'est-ce qu'une borne à levier ?

Une borne à levier est un connecteur électrique permettant de raccorder rapidement des fils sans vis ni outil. Le principe est simple : un levier actionne un ressort interne qui maintient fermement le conducteur une fois inséré.

Comment ça fonctionne

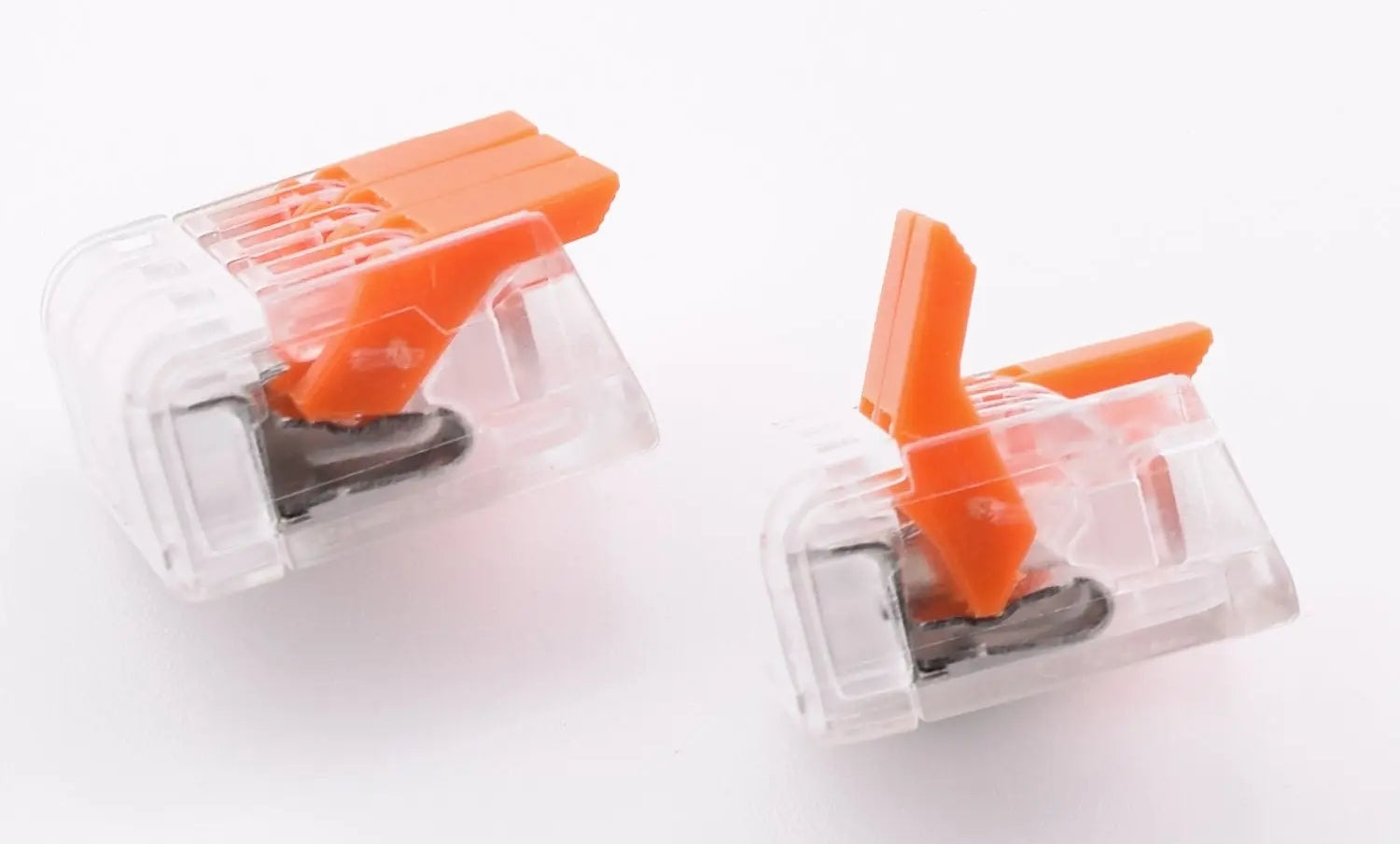

Contrairement au domino, où c'est la vis qui plaque le fil contre une paroi, la borne à levier utilise un ressort en acier calibré. Le levier ne règle pas la pression : il libère le ressort à l'ouverture, et le laisse se refermer sur le conducteur.

La conséquence est importante : la force de contact ne dépend pas de celui qui installe. Elle est la même au premier jour et dix ans plus tard, sans risque de serrage insuffisant ni de sur-serrage.

Appellations courantes

Connecteur à levier, borne automatique, connecteur rapide, bornier à levier — ou simplement « borne WAGO », du nom de la marque qui a popularisé la technologie, au point que son nom est devenu générique dans le langage des électriciens.

Avantages principaux

• Connexion sans tournevis, en quelques secondes
• Réutilisable : la borne se rouvre sans dégrader le conducteur
• Accepte indifféremment les fils rigides et souples
• Pression de contact constante, indépendante de l'opérateur
• Contrôle visuel possible sur les modèles transparents

Les différents formats

Une borne à levier se choisit d'abord sur le nombre de conducteurs à raccorder :

• 2, 3 ou 5 pôles : les formats les plus courants, pour relier entre eux deux, trois ou cinq fils d'un même circuit.
• Multi-circuits : plusieurs circuits indépendants dans un seul boîtier, repérés par des leviers de couleur. Un seul composant remplace deux ou trois bornes classiques.
• Entrées et sorties multiples : une arrivée répartie sur trois, six ou neuf départs, pour les distributions d'éclairage.
• Étanches : version IP68 pour l'extérieur, les pièces humides ou les installations enterrées.

Applications typiques

Boîtes de dérivation, raccordement de luminaires, prises électriques, répartition en tableau, éclairage LED basse tension. Partout où il faut connecter vite, proprement, et pouvoir revenir dessus plus tard.

Ce qu'il faut vérifier avant d'acheter

• La tension et le courant nominal — typiquement 450 V et 32 A sur les formats courants.
• Les sections admissibles, en rigide comme en souple.
• La longueur de dénudage indiquée, généralement 10 à 11 mm.
• Les matériaux : boîtier autoextinguible, ressort inoxydable, conducteurs en cuivre.
• Le marquage CE et la conformité RoHS.

Attention : le marquage 32 A d'une borne n'autorise pas à faire passer 32 A dans n'importe quel circuit. C'est la section du conducteur qui commande — voir quel disjoncteur pour quelle section de câble ?

Marque ou générique ?

Toutes les bornes à levier certifiées offrent les mêmes fonctionnalités de base. Le choix se fait sur le prix, la disponibilité et les configurations proposées — notamment les formats multi-circuits, que l'on ne trouve pas partout. Nous développons la question dans Wago ou borne générique : comment choisir ?
