Schéma de câblage : 3 spots LED classe 2 avec une borne multi-circuits

En bref : pour alimenter trois spots LED classe 2 depuis une seule boîte, une borne multi-circuits LT-623 suffit. Deux entrées — phase et neutre — six sorties, et aucun pontage à réaliser. Là où il fallait deux bornes classiques plus des ponts, un seul bloc fait le travail.

Pourquoi deux circuits seulement

Un luminaire classe 2 est à double isolation : il ne comporte pas de borne de terre et ne doit pas en recevoir. Le raccordement se limite donc à la phase et au neutre — d'où le choix d'une borne à deux circuits plutôt qu'à trois.

C'est la différence avec un luminaire classe 1, qui exige un conducteur de protection : dans ce cas, il faut passer sur un LT-633 à trois circuits. Le schéma correspondant est ici : câbler 3 luminaires classe 1 avec des bornes multi-circuits.

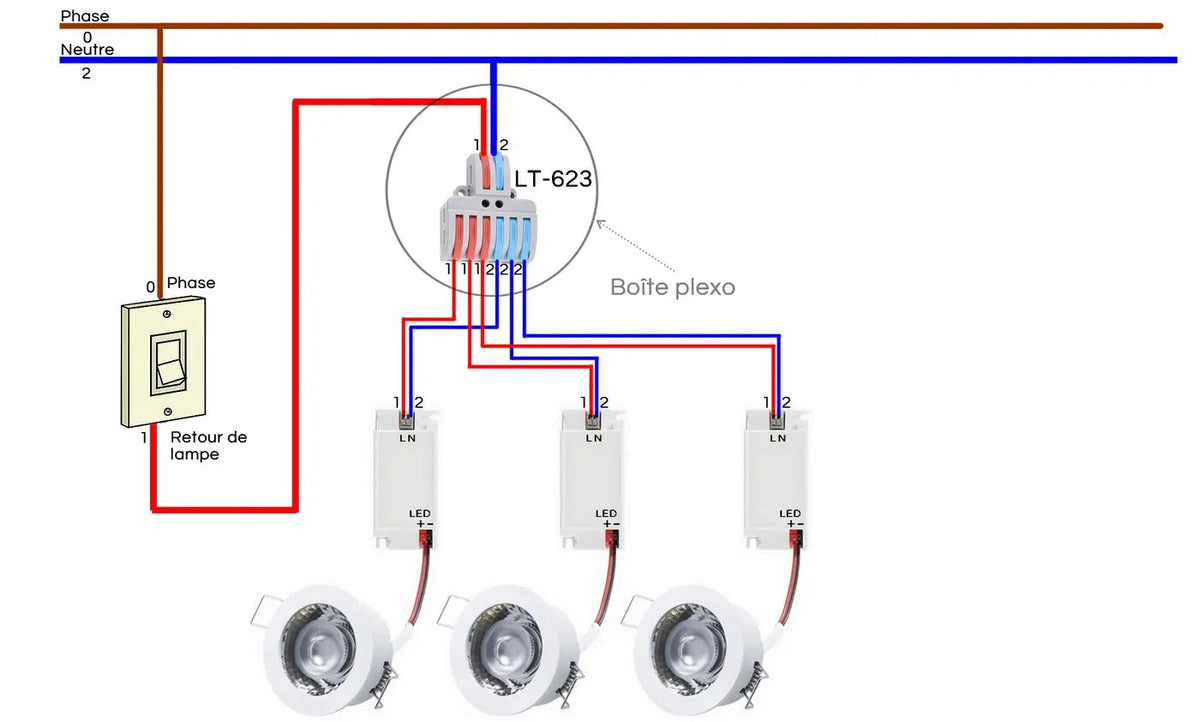

Schéma : trois spots LED dans une boîte Plexo

L'arrivée phase et neutre entre sur les deux entrées du LT-623. Chaque spot repart ensuite avec sa phase et son neutre, sur des sorties dédiées. Six sorties permettent d'alimenter trois points lumineux, sans pontage et sans borne supplémentaire.

Le résultat tient dans une seule boîte Plexo, et reste lisible pour qui la rouvrira plus tard.

Le repérage par couleur

Les leviers du LT-623 sont colorés, ce qui permet d'identifier les deux circuits d'un coup d'œil :

• Rouge — la phase
• Bleu — le neutre

Cette couleur est celle du levier, pas celle du conducteur : le code normalisé des fils reste inchangé, neutre en bleu clair, phase en rouge, marron ou noir. Le levier est un repère sur le connecteur, il ne remplace pas l'identification du câble.

Ce que ça change par rapport à des bornes classiques

• Distribution intégrée : deux entrées vers six sorties, sans domino ni pontage.
• Installation compacte : tout tient dans une seule boîte, ce qui compte quand le volume disponible est limité.
• Moins d'erreurs : chaque circuit a sa couleur, au montage comme lors d'une intervention ultérieure.
• Plus rapide dès qu'il y a plusieurs points à alimenter.

Pour un raccord isolé, en revanche, une borne à levier classique reste le bon choix. Le multi-circuits prend l'avantage à partir du moment où il faut répartir.

Points de vigilance

• Pas de terre sur un appareil classe 2. Si le luminaire possède une borne de terre, il n'est pas classe 2 : reprenez alors le schéma à trois circuits avec un LT-633.
• Un conducteur par entrée, sans exception — voir pourquoi deux fils dans un même trou sont dangereux.
• Dénudage de 10 à 11 mm. Le geste complet est détaillé dans notre tutoriel d'utilisation d'une borne à levier.
• Fils souples des drivers LED : ils s'insèrent directement, sans embout. Voir peut-on mélanger fils rigides et souples ?
• 32 A par circuit, 250 V : largement suffisant pour de l'éclairage LED, mais vérifiez la cohérence avec la protection en amont.

Les références LT-623

• Pack de 10 bornes LT-623 — pour un chantier ponctuel
• Pack de 50 bornes LT-623 — pour les installateurs

Pour des luminaires classe 1, avec conducteur de terre, voir le LT-633 (3 entrées / 6 sorties). L'ensemble de la gamme est dans la collection connecteurs à levier multi-circuits.
