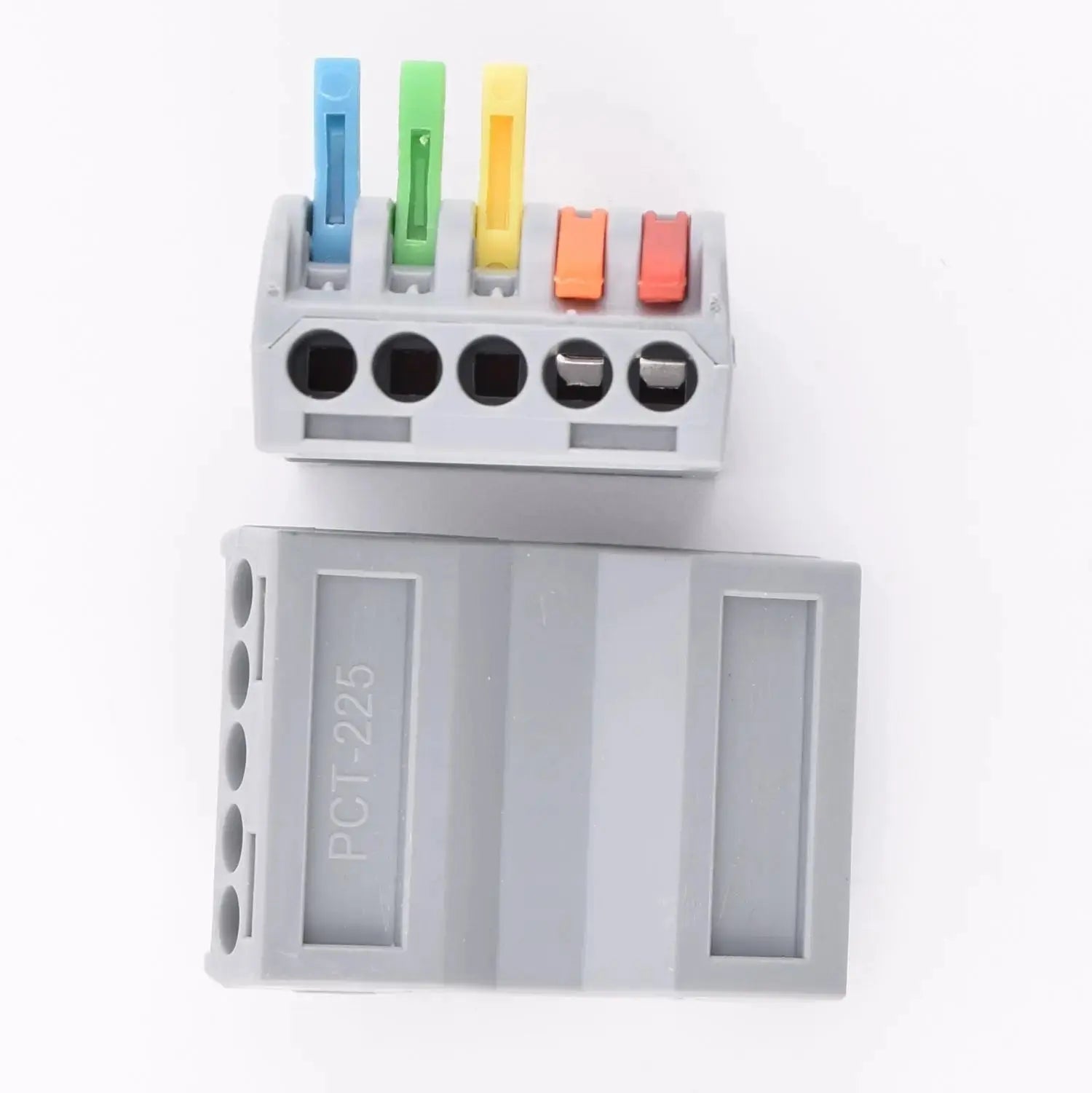

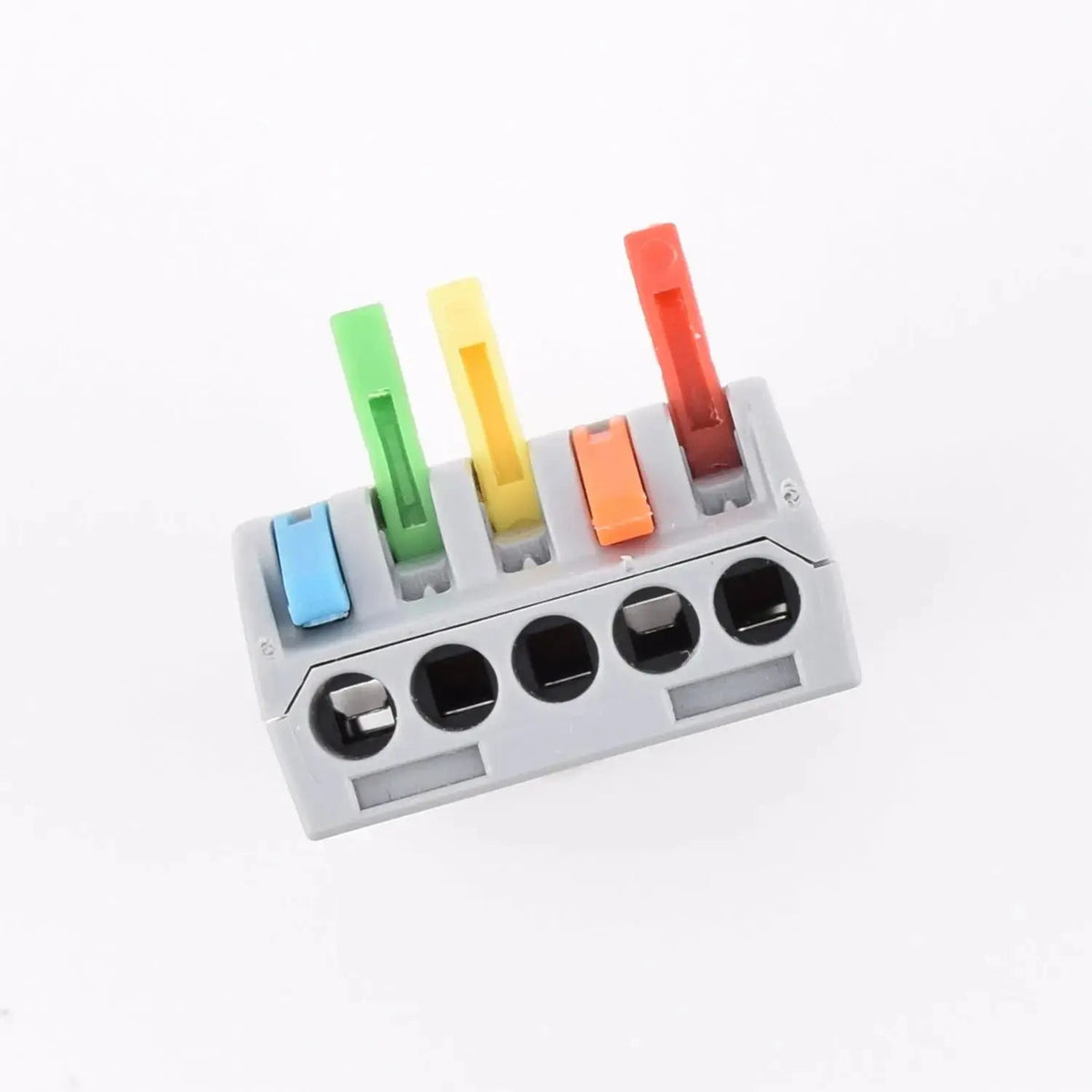

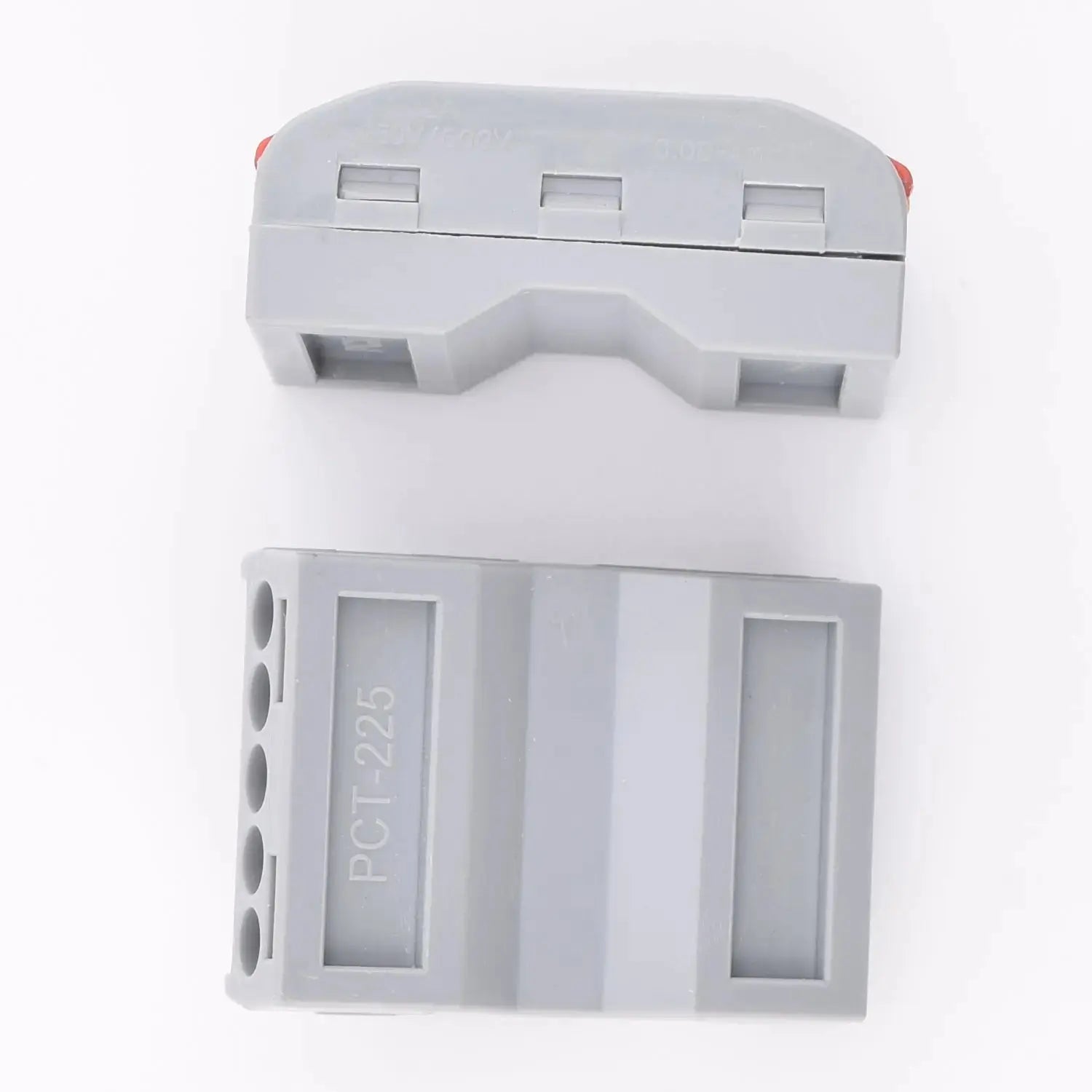

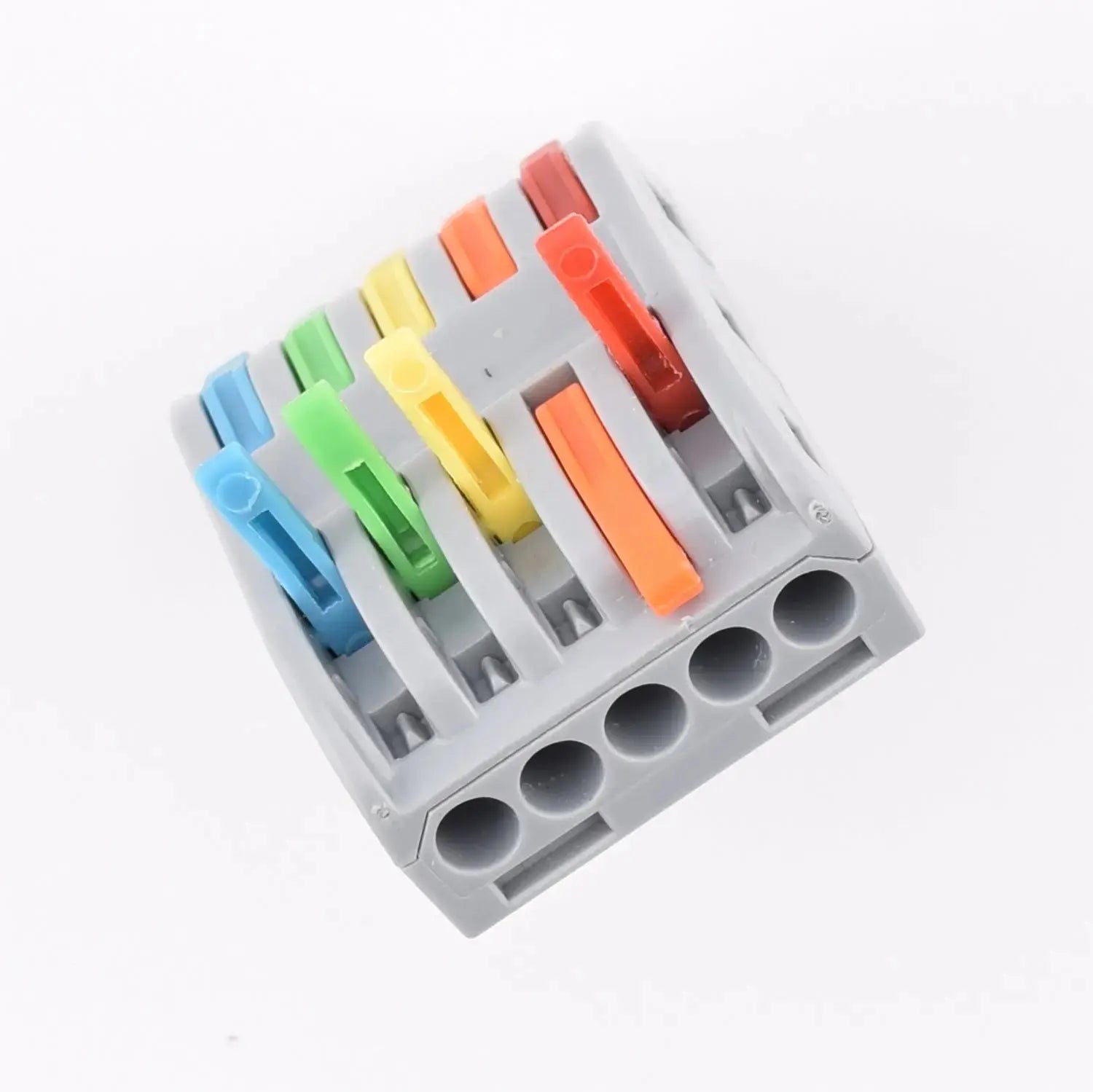

Connecteur électrique à levier PCT-225 - 5 circuits - 5 entrées / 5 sorties - fils rigides et souples
€10,20
Prix unitaire €1,70 par piècedont 0.05€ d'éco-participation
En stock - Prêt à être expédié
Livraison prévue entre le 13 Octobre et le 15 Octobre.
Livraison en point relais offerte, sans minimum d'achat.
À domicile : 9,90 € — offerte dès 100 € d'achat.
Expédition rapide depuis la France · Satisfait ou remboursé 30 jours

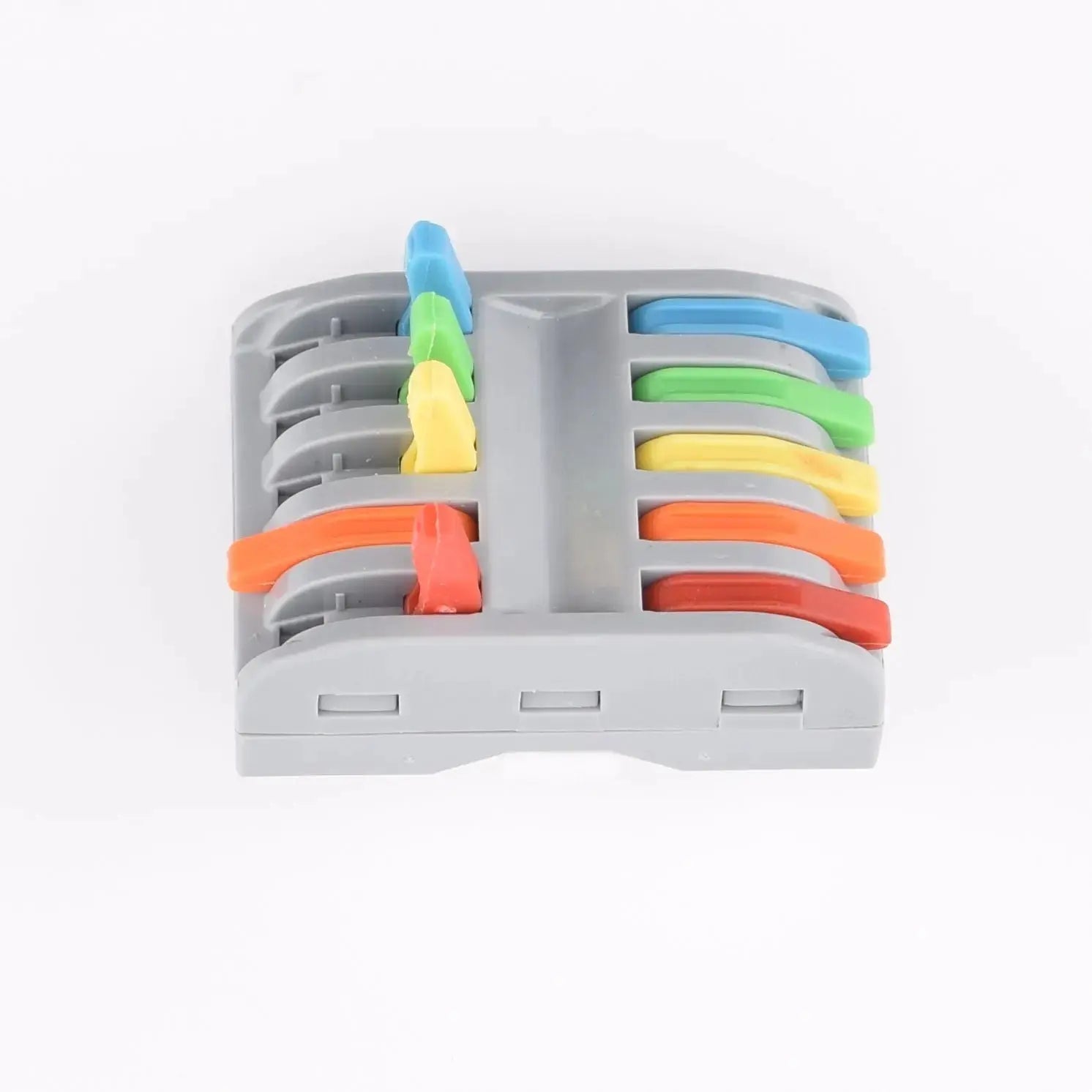

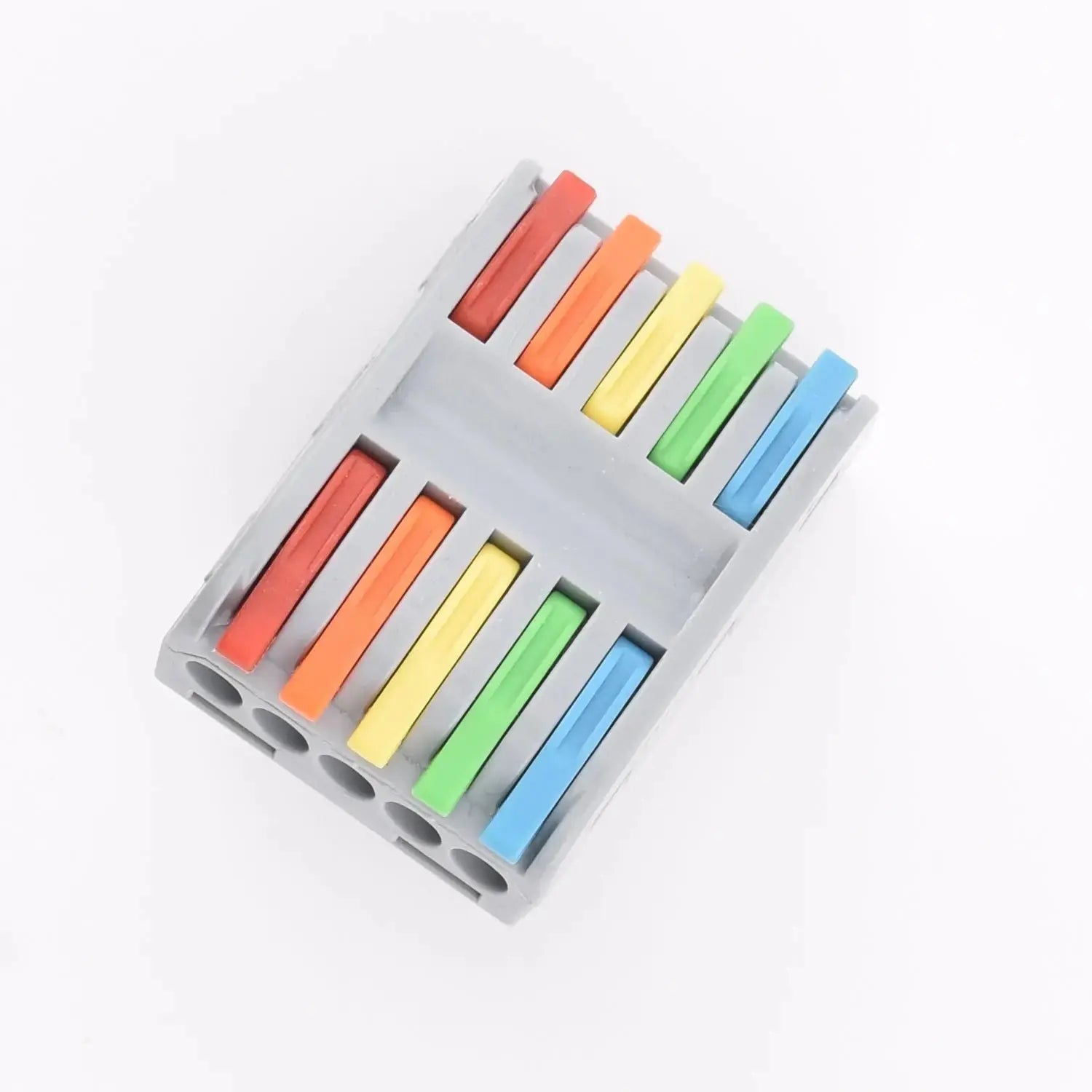

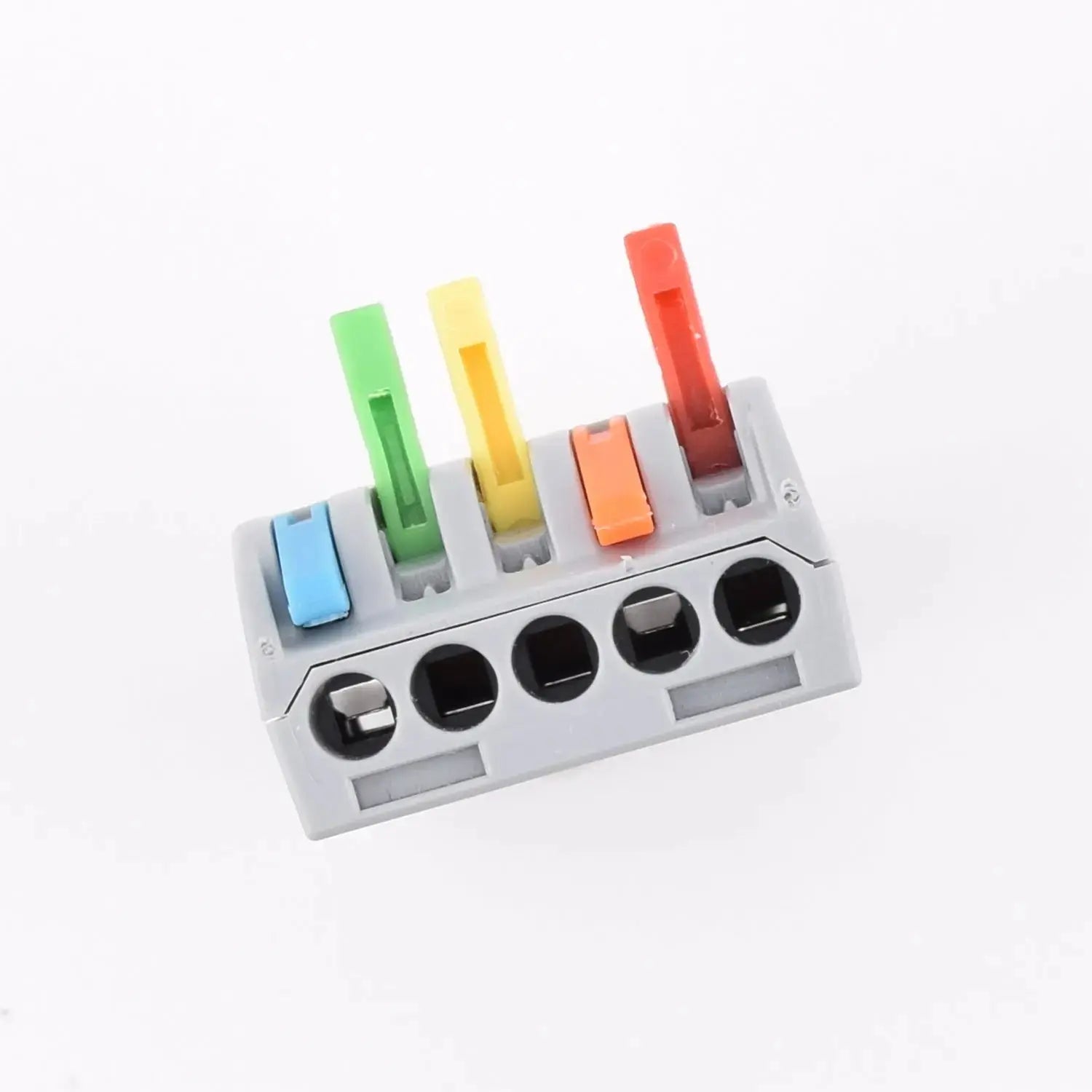

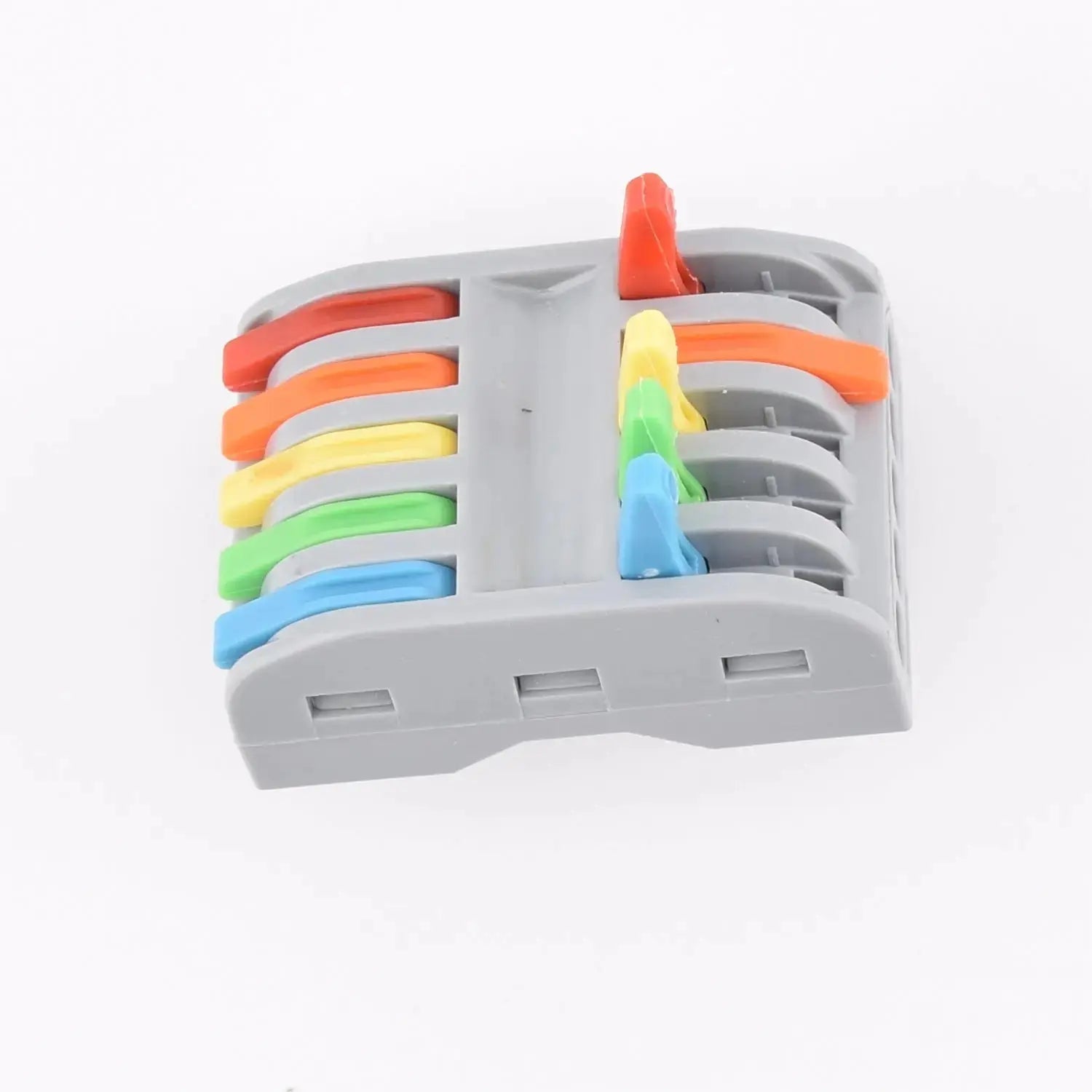

Connecteur à levier PCT-225 – 5 circuits indépendants dans un seul boîtier
Le PCT-225 réunit cinq circuits électriques distincts dans un boîtier unique : 5 entrées, 5 sorties, et aucun contact entre les circuits. Les leviers rouge, bleu, jaune, vert et orange permettent d'identifier chaque circuit d'un coup d'œil — phase, neutre, terre et deux circuits auxiliaires — sans étiquetage supplémentaire.
Choisissez votre conditionnement
| Conditionnement | Prix à la pièce | Pour qui |
|---|---|---|

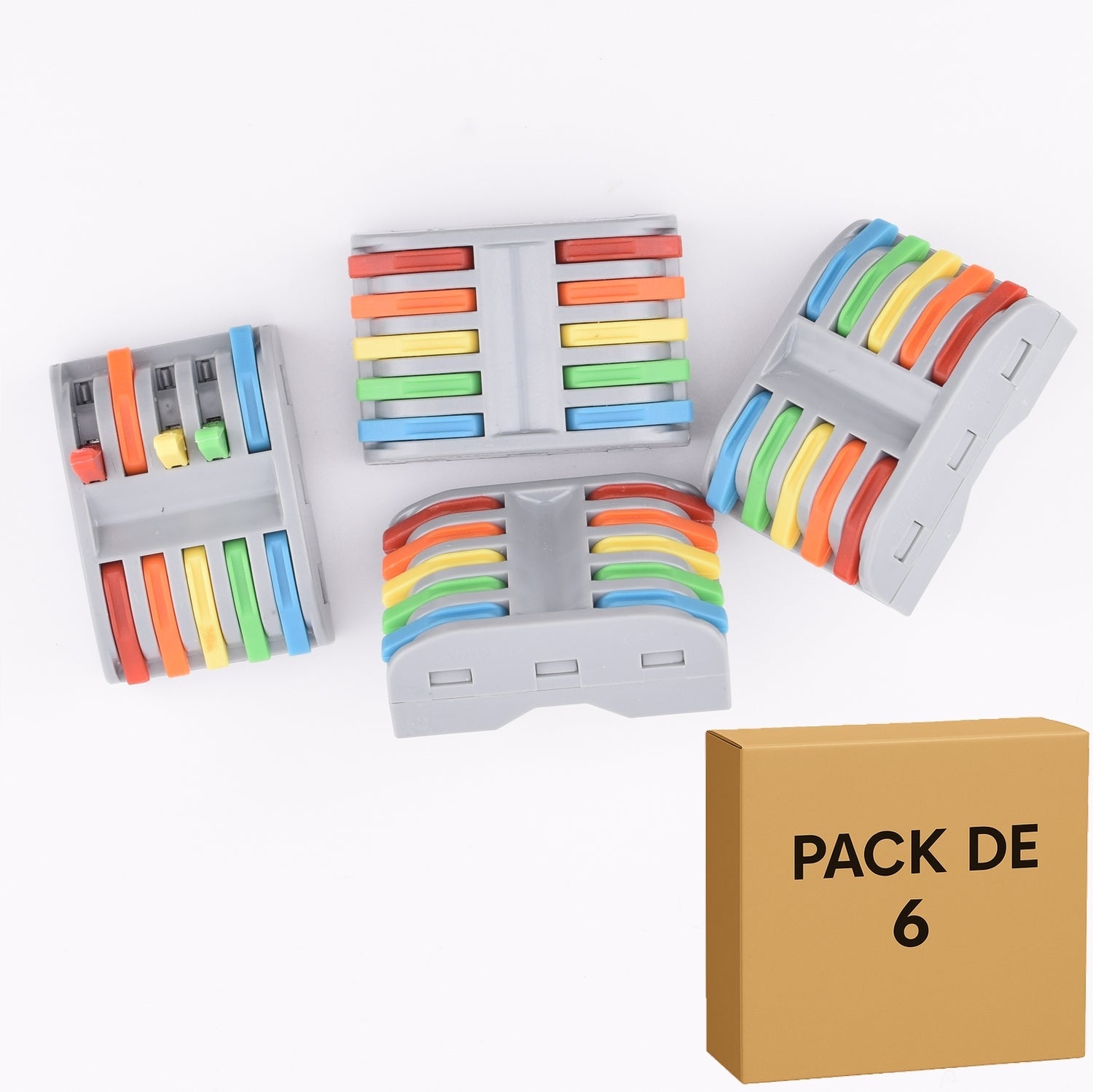

| Lot de 6 | 1,70 € | Essai, dépannage, petit chantier |
| Lot de 12 | 1,38 € | Rénovation, tableau complet |

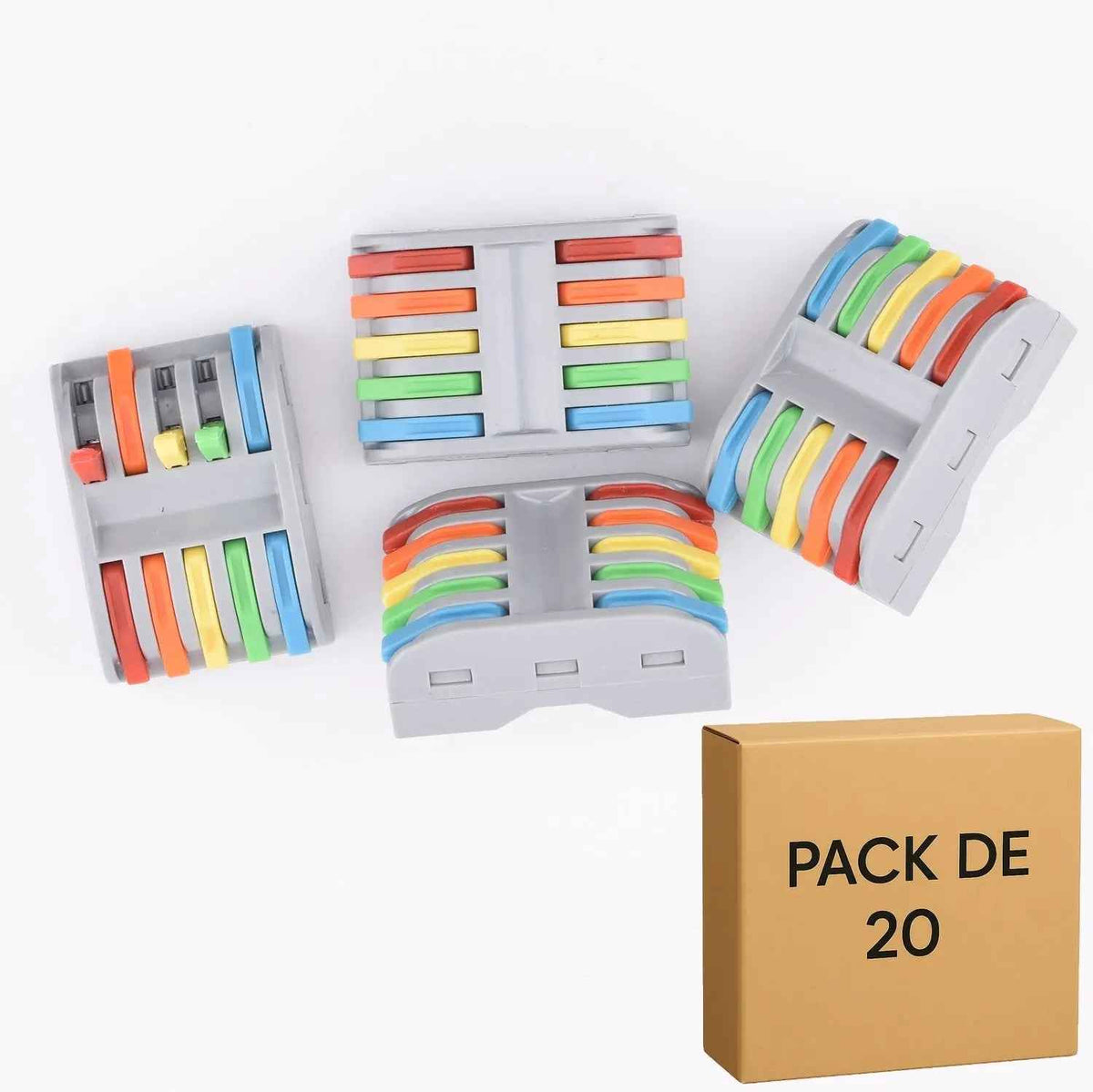

| Lot de 20 | 1,18 € | Installateurs, chantiers récurrents |
Pour qui ?
- Électriciens réalisant des tableaux de forte densité
- Installateurs en éclairage tertiaire : multi-allumages, gestion DALI ou 1–10 V
- Professionnels de la domotique, du contrôle industriel ou du câblage d'automatismes
Usages typiques
- Distribution de cinq circuits distincts : phase, neutre, terre et deux circuits de commande
- Câblage de rails d'éclairage nécessitant plusieurs alimentations indépendantes
- Coffrets de variation d'éclairage ou de motorisation : stores, volets, portes automatisées
- Armoires de domotique et de gestion technique du bâtiment
Avantages clés
- Cinq circuits indépendants réunis dans un seul boîtier compact

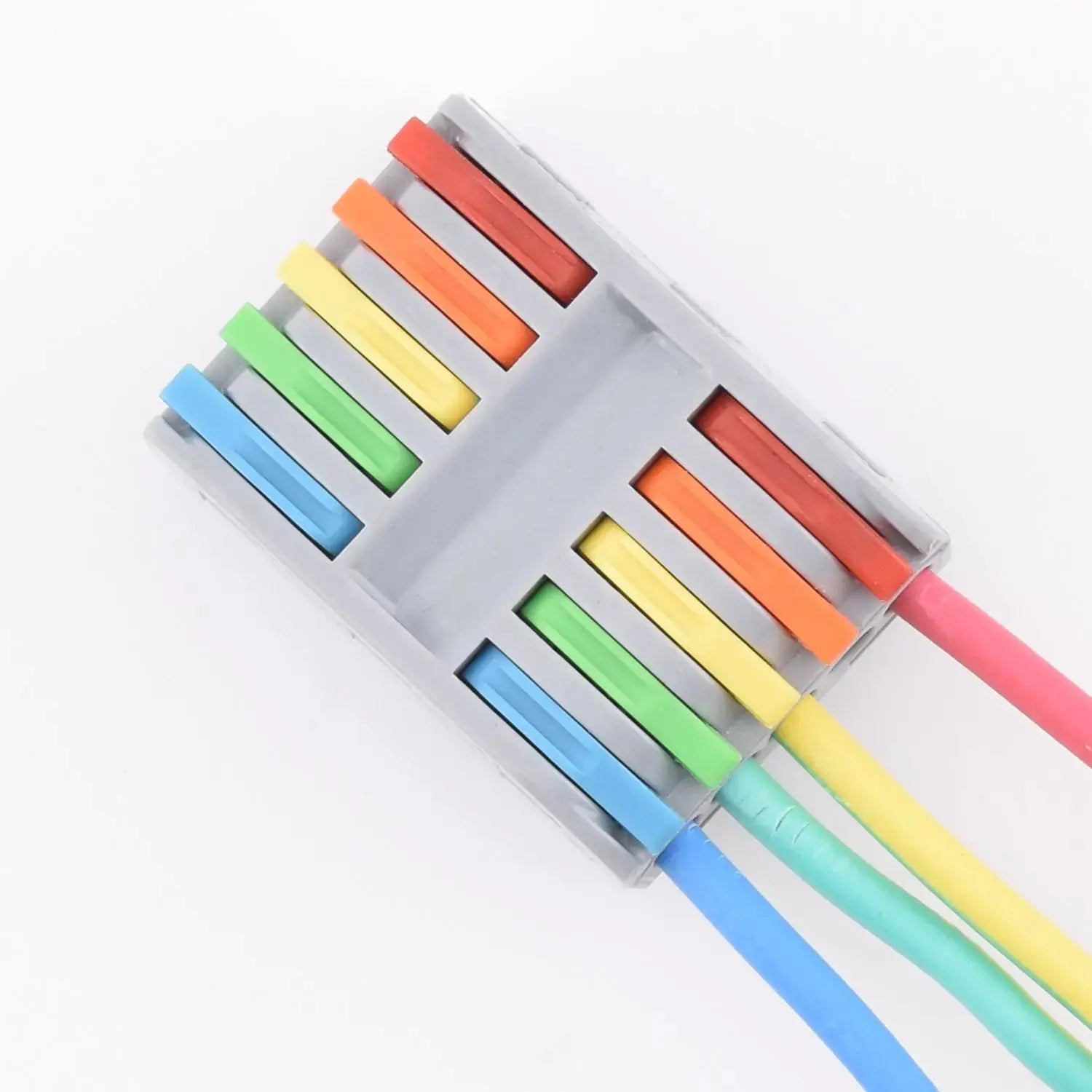

- Identification instantanée par code couleur : rouge (phase ou +), bleu (neutre ou −), jaune (terre), vert et orange (auxiliaires)
- Connexion fiable sans outil, par levier avec ressort inoxydable S301
- Boîtier en polycarbonate UL94 V-2 résistant à la chaleur et aux flammes
- Contacts internes en cuivre T2
Caractéristiques techniques
- Nombre de circuits indépendants : 5
- Nombre d'entrées : 5 / Nombre de sorties : 5
- Tension nominale : 250 V
- Tenue diélectrique : 4 kV
- Courant maximal admissible : 32 A par circuit

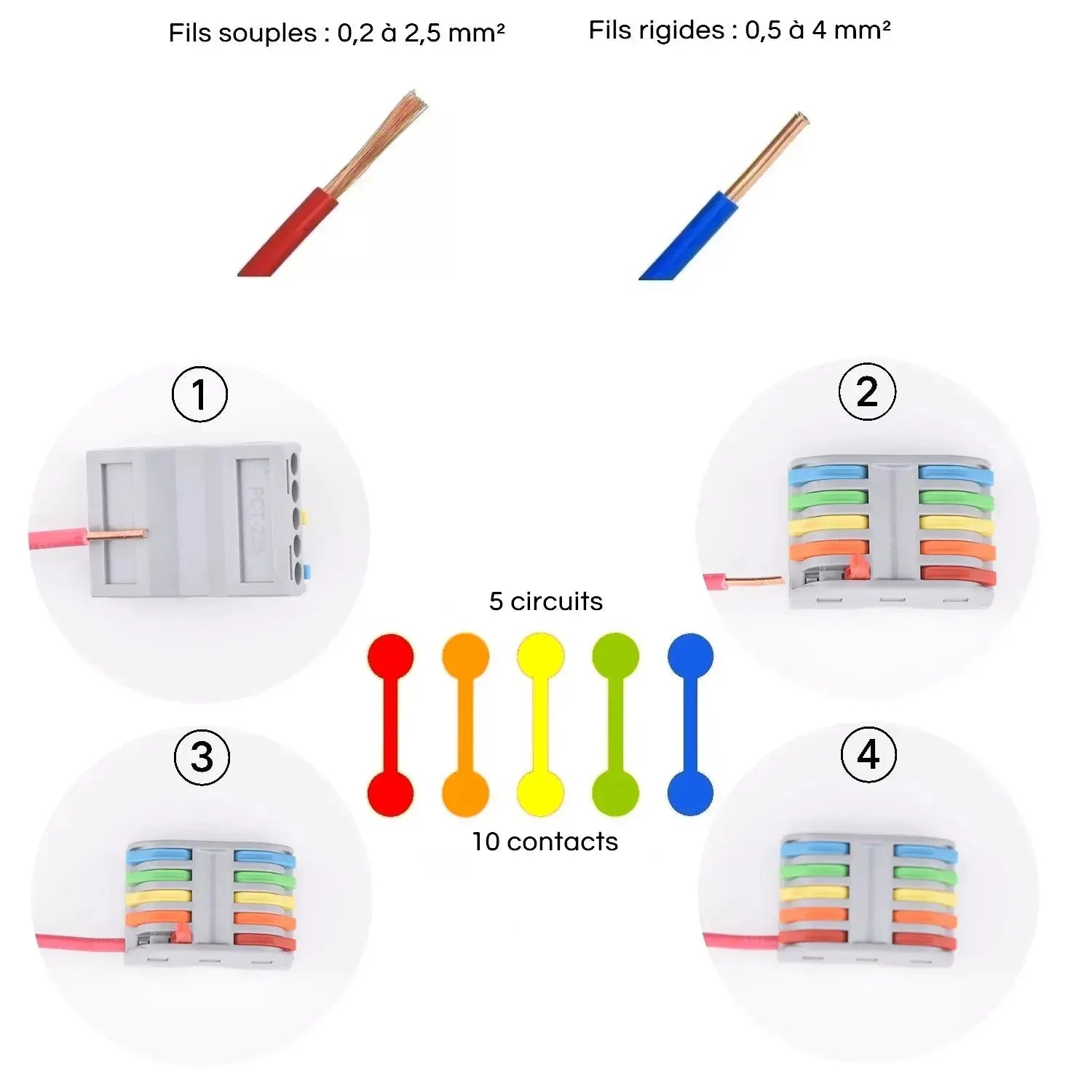

- Conducteurs rigides : 0,5 à 4 mm²
- Conducteurs souples : 0,5 à 2,5 mm²
- Longueur de dénudage conseillée : 11 à 12 mm

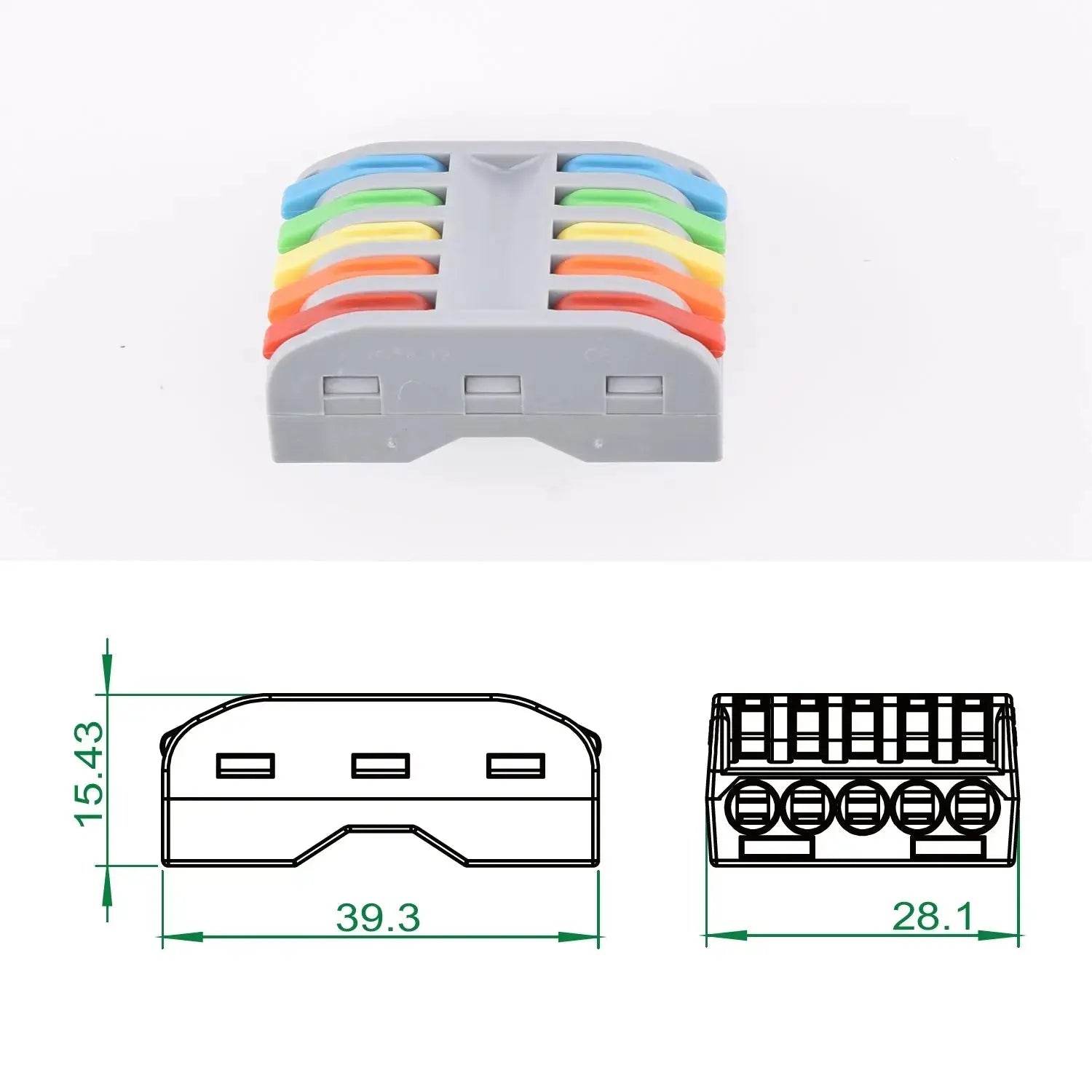

- Dimensions : 39,3 mm (L) × 28,1 mm (l) × 15,43 mm (h)
- Température d'utilisation : -40 °C à +105 °C
- Indice de protection : IP20 (usage intérieur)
- Conformité : normes CE et RoHS
Un seul boîtier pour cinq circuits : moins de bornes dans le coffret, un câblage plus lisible, et une reprise possible des années plus tard sans se demander quel fil va où.

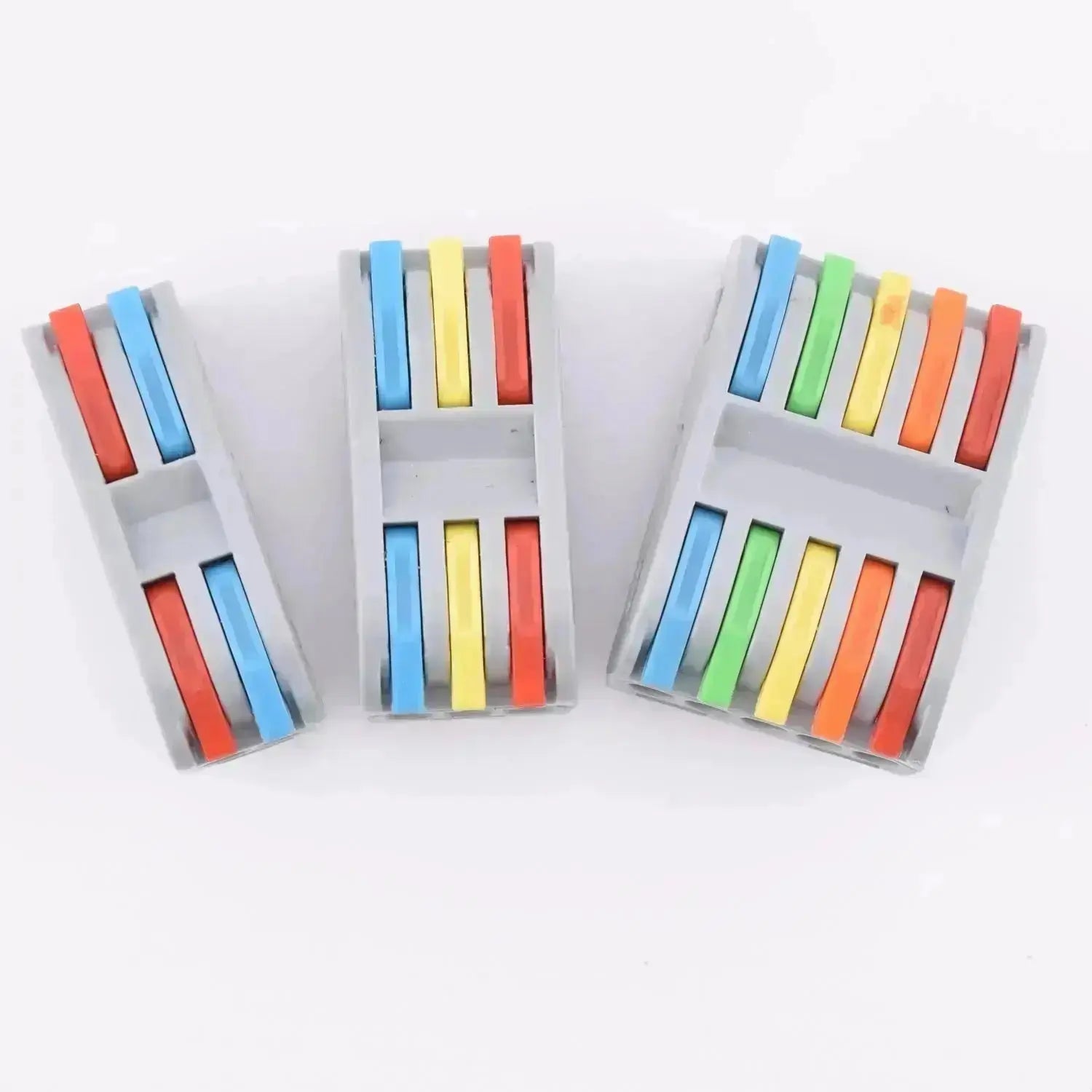

La gamme PCT-22x
- PCT-222 : 2 circuits, 2 entrées / 2 sorties — lots de 10, 20 ou 50
- PCT-223 : 3 circuits, 3 entrées / 3 sorties — lots de 10, 20 ou 50
- PCT-225 — cette fiche : 5 circuits, 5 entrées / 5 sorties — lots de 6, 12 ou 20
Toute la gamme est dans la collection connecteurs à levier multi-circuits.
Pour aller plus loin
€10,20
Prix unitaire €1,70 par pièceChaque matériau de nos bornes a été choisi pour garantir fiabilité, sécurité et performance dans le temps
🔍 Pourquoi utiliser de l’acier inoxydable S301 dans nos bornes ?
Vous vous demandez peut-être :
"Cet acier est-il vraiment adapté à un usage électrique ?",
"Les ressorts à levier vont-ils tenir dans le temps sans rouiller ni perdre leur efficacité ?"
C’est précisément pour répondre à ces exigences que nous utilisons l’acier inoxydable S301 (AISI 301). Cet alliage austénitique, composé principalement de fer, de chrome (16–18 %) et de nickel (6–8 %), est reconnu pour ses excellentes propriétés mécaniques et sa forte résistance à la corrosion..
📌 Un rôle essentiel dans le connecteur
Dans nos bornes à levier, l’acier S301 est utilisé pour les ressorts internes qui maintiennent les conducteurs en place.
Sa haute élasticité garantit une pression constante sur le fil, même après de nombreux cycles d’ouverture et de fermeture.
Sa résistance à l’oxydation assure des performances fiables, y compris dans des environnements difficiles (garage, cave, zones humides, murs froids).
✅ Avantages concrets
- Pas de déformation dans le temps : la pression reste constante, même après 50 manipulations.
- Résiste à l’humidité : aucun risque de rouille, aucune perte de contact.
- Connexion stable et sécurisée : les fils restent bien serrés, sans jeu ni desserrage.
💡 En résumé : l’acier S301 combine souplesse, fiabilité et protection anticorrosion, ce qui en fait le matériau idéal pour des ressorts de serrage durables et performants.
🔍 Pourquoi utiliser du cuivre rouge T2 dans nos bornes à levier ?
On peut se demander : "Tous les cuivres se valent-ils vraiment ?", ou encore "Un connecteur non signé par une grande marque utilise-t-il un métal fiable pour la conduction ?"
Nous avons choisi d’intégrer du cuivre rouge T2 pour la partie conductrice de nos bornes car il s’agit d’un matériau reconnu pour sa très haute conductivité électrique et sa pureté exceptionnelle (généralement plus de 99,9 %). Ce cuivre est utilisé dans de nombreuses applications industrielles sensibles (câblages, bobinages, systèmes électriques), précisément pour sa performance constante.
📌 Son rôle dans la borne
Dans une borne à levier, le cuivre T2 est utilisé pour les éléments de contact qui touchent directement le fil conducteur. C’est ce métal qui permet au courant de passer d’un fil à l’autre avec une perte minimale, tout en résistant aux échauffements liés à l’usage.
✅ Avantages concrets
- Excellente conductivité : meilleure transmission du courant, donc moins de perte d’énergie
- Moins de surchauffe : idéal pour les installations durables et sûres
- Résistance à l’oxydation : ne ternit pas avec le temps, même dans une boîte de dérivation
🔍 Pourquoi l’association inox S301 + cuivre T2 garantit une connexion fiable ?
Dans une borne à levier, deux éléments jouent un rôle essentiel :
✅ le conducteur en cuivre (Cu T2), pour sa conductivité exceptionnelle
✅ le ressort en acier inoxydable (S301), pour son maintien mécanique durable
✅ Un couple de matériaux éprouvé
L’acier inoxydable S301 est reconnu pour sa résistance à la corrosion et sa souplesse mécanique. Combiné avec du cuivre T2, qui offre une conductivité proche de 100 % IACS, il garantit une connexion stable et performante dans le temps.
✅ Pourquoi cette combinaison est sûre ?
- L’inox S301, grâce à son film passif de chrome, limite le risque de corrosion galvanique lorsqu’il est en contact avec le cuivre.
- Le ressort inox conserve son élasticité, assurant un maintien optimal même après des dizaines de cycles d’ouverture/fermeture.
- En environnement sec ou faiblement humide, il n’y a pratiquement aucun risque d’oxydation. Pour les zones à forte humidité, une borne en boîtier étanche ou avec gel isolant est recommandée.
✅ Avantages concrets pour vos installations
- Le cuivre T2 offre une faible résistance électrique, optimisant la performance.
- Le ressort inox ne se déforme pas, même après de multiples manipulations.
- Pas de desserrage, pas de perte de pression, pas de point chaud.
💡 En résumé :
Cette combinaison inox S301 + cuivre T2 est un choix technique reconnu par les professionnels pour garantir une conductivité optimale, une résistance mécanique durable et une fiabilité maximale dans le temps.
Polycarbonate PC- UL94-V2
Polycarbonate PC – UL94-V2
🔍 Pourquoi utiliser du polycarbonate transparent UL94-V2 pour le corps de nos bornes ?
On peut se poser la question :
« Est-ce qu’un boîtier transparent protège aussi bien qu’un opaque ? »
« Et en cas de chaleur ou de court-circuit, c’est sûr ? »
C’est justement pour allier visibilité, sécurité et robustesse que cette gamme est fabriquée en polycarbonate (PC) classé UL94-V2. Ce matériau technique est reconnu pour sa solidité, sa résistance thermique, et son comportement contrôlé en cas d’incendie.
📌 Quel est son rôle dans la borne ?
Le polycarbonate constitue la coque extérieure de la borne. Transparent, il permet de vérifier immédiatement l’insertion des fils, tout en isolant efficacement les parties conductrices. Résistant, il supporte les manipulations, les contraintes mécaniques et les chocs du quotidien.
✅ Ses avantages concrets :
- l’insertion des fils est facilement vérifiable
- classé UL94-V2, limite la propagation de la flamme
- conçu pour durer, même en environnement contraint
- adapté aux conditions normales d’un réseau électrique
- un design propre, moderne, facile à inspecter
