Schéma de câblage : alimenter 3 rubans LED depuis un seul driver

En bref : une sortie de driver, trois rubans LED. Plutôt que de superposer des connexions ou de souder, une borne à levier à deux circuits répartit le + et le − vers chaque ruban, sur des sorties dédiées. Chaque ruban peut être débranché seul, sans toucher aux autres.

Le besoin : un driver, plusieurs rubans

En éclairage LED basse tension, le driver est unique — c'est ce qui permet de limiter le coût de l'installation — mais les points à éclairer sont multiples : trois bandeaux sous des meubles hauts, trois retombées de plafond, trois niches. Il faut donc répartir une seule sortie vers plusieurs départs.

Les solutions habituelles ont chacune leur défaut. Souder est propre mais définitif : aucune reprise possible sans ressortir le fer. Un domino tient mal les conducteurs souples et fins des rubans, dont la vis écrase les brins. Et il ne faut jamais faire entrer deux conducteurs dans une même entrée pour gagner de la place.

C'est précisément ce que règlent les bornes à levier : elles existent en 2, 3, 4 et 5 pôles, et en versions multi-circuits à entrées et sorties multiples. Chaque conducteur conserve son propre point de connexion, sans compromis.

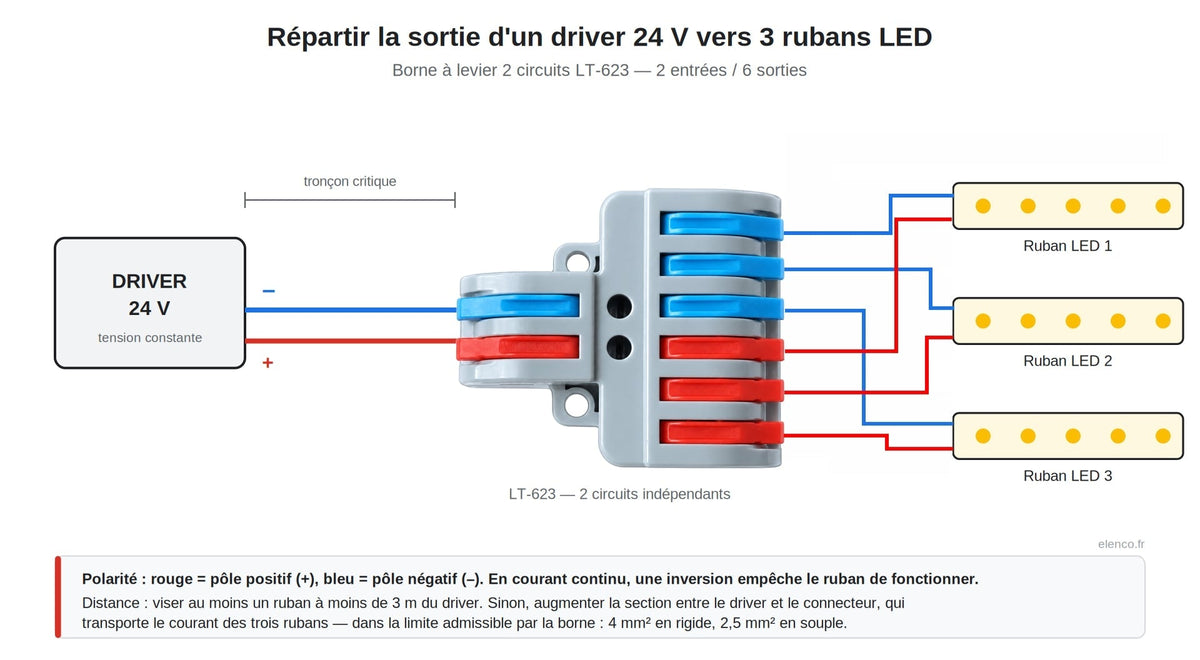

Schéma : un driver 24 V, trois rubans LED

La sortie du driver entre sur les deux entrées du connecteur : le pôle positif sur le circuit rouge, le négatif sur le circuit bleu. Chaque ruban repart ensuite avec son + et son −, sur des sorties dédiées.

La polarité : à respecter sans exception

C'est la différence majeure avec un raccordement en 230 V. Inverser phase et neutre sur un luminaire ne l'empêche pas de fonctionner. En courant continu, inverser le + et le − empêche le ruban de s'allumer, et peut l'endommager selon son électronique.

Le repérage est heureusement lisible d'un bout à l'autre. Les rubans portent leurs marquages + et − imprimés sur le circuit, et leurs conducteurs sont de couleurs distinctes — noir et rouge, ou bleu et rouge . Le connecteur prolonge cette logique avec ses leviers colorés : un circuit pour le +, l'autre pour le −, sur les trois départs à la fois. Le contrôle visuel reste possible à chaque étape du montage.

Vérifier la puissance avant de répartir

Les trois rubans se partagent un seul driver. Additionnez donc leurs puissances avant de câbler, et prévoyez une réserve : on compte généralement 15 à 20 % de marge par rapport à la puissance nominale du driver.

Le connecteur, lui, n'est pas le facteur limitant : à 32 A par circuit, il accepte sans difficulté ce que peut délivrer un driver de ce type.

Attention à la longueur des câbles

En 24 V, la chute de tension dans les fils compte bien davantage qu'en 230 V, parce qu'à puissance égale le courant est beaucoup plus élevé. Et plus le câble est long, plus cette chute augmente : un ruban alimenté au bout de plusieurs mètres de fil fin éclairera moins que les autres — l'écart se voit à l'œil, surtout en blanc.

La règle pratique : limitez la distance entre le driver et la charge. Dans un montage à trois rubans, arrangez-vous pour qu'au moins l'un d'eux se trouve à moins de 3 mètres du driver.

Quand la configuration ne le permet pas, la solution n'est pas de déplacer le connecteur mais d'augmenter la section des câbles entre le driver et le connecteur. C'est le tronçon critique : il transporte à lui seul le courant des trois rubans, là où chaque départ n'en véhicule qu'un tiers. Une section plus généreuse sur cette portion limite la chute de tension pour l'ensemble de l'installation.

La limite du connecteur

Mais cette compensation a une fin. Le LT-623 accepte des conducteurs rigides de 0,5 à 4 mm² et des conducteurs souples de 0,2 à 2,5 mm². Si la distance impose une section supérieure, la borne n'est plus le bon composant : il faut alors un bornier de puissance, ou repenser l'implantation pour rapprocher le driver.

C'est un arbitrage à faire avant d'acheter, pas au moment de câbler. Pour estimer la section nécessaire selon la tension, la puissance du ruban et la distance, le calculateur de section de câble pour installation LED 12, 24 ou 48 V d'eclairage-pro donne un premier repère.

Points de vigilance

• Un conducteur par entrée, ici comme en 230 V — voir pourquoi deux fils dans un même trou sont dangereux.
• Les fils de ruban sont souples et fins : ils s'insèrent directement dans une borne à levier, sans embout. Voir peut-on mélanger fils rigides et souples ?
• Respectez les sections admissibles : 0,5 à 4 mm² en rigide, 0,2 à 2,5 mm² en souple. Certains conducteurs de ruban très fins passent sous le minimum.
• Le connecteur est en IP20 : pour une installation en extérieur ou en pièce humide, il faut un connecteur étanche.

Caractéristiques du LT-623

• Deux circuits indépendants dans un seul boîtier compact
• Connexion rapide sans outil, levier et ressort inoxydable
• Conducteurs rigides de 0,5 à 4 mm², souples de 0,2 à 2,5 mm²
• Boîtier polycarbonate autoextinguible UL94 V-2, de -40 °C à +105 °C
• Conducteurs internes en cuivre T2 étamé
• Œillets de fixation pour montage sur tableau ou panneau
• Leviers de couleur : rouge pour la phase en alternatif ou le pôle positif en continu, bleu pour le neutre ou le pôle négatif

Quelle référence choisir

• Trois rubans : LT-623, 2 entrées / 6 sorties
• Deux rubans : LT-422, 2 entrées / 4 sorties

L'ensemble de la gamme est dans la collection connecteurs à levier multi-circuits.

Pour les montages en 230 V, voir nos deux autres schémas : trois spots LED classe 2 et trois luminaires classe 1.
