Comment utiliser une borne à levier ?
L'utilisation d'une borne à levier (type WAGO, PCT...) est très simple et ne nécessite aucun outil. Voici la méthode en 4 étapes :
Étape 1 : Préparation du fil
- Coupez l'alimentation avant toute intervention
- Dénudez le fil sur 10-11 mm (suivez le repère sur la borne)
- Vérifiez que le cuivre est propre et non oxydé
Étape 2 : Ouverture de la borne
- Relevez le levier à 90° (position verticale) — orange sur les modèles illustrés, la couleur varie selon les références
- L'ouverture se fait sans effort
- Ne forcez jamais : si ça résiste, le levier est défaillant
Étape 3 : Insertion du conducteur
- Insérez le fil dénudé complètement dans l'ouverture
- Le cuivre doit être entièrement dans la borne
- Aucune partie dénudée ne doit rester visible
Un seul fil par entrée. C'est la règle à ne jamais contourner, même si l'espace manque : voir peut-on mettre 2 fils dans un seul trou de borne à levier ?

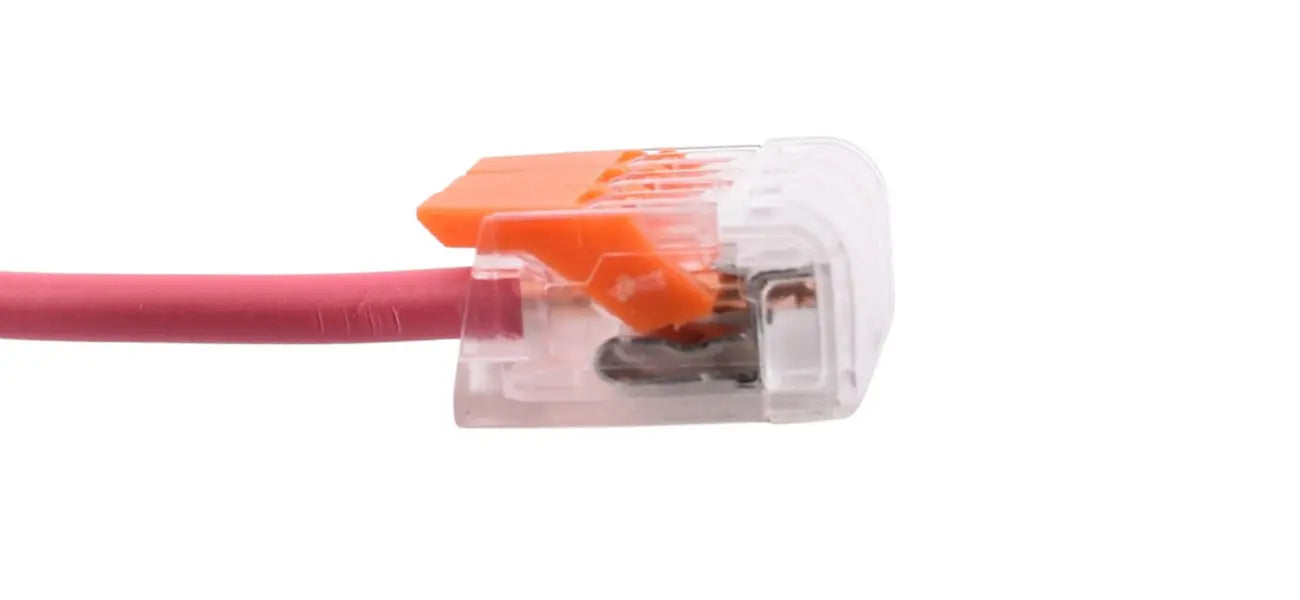

Étape 4 : Verrouillage
- Rabattez le levier complètement (position horizontale)
- Vous devez sentir une résistance puis un clic de verrouillage
- Tirez légèrement sur le fil pour vérifier la tenue
Test de connexion
- Le fil ne doit pas bouger en tirant dessus
- Si besoin, point de test disponible pour multimètre
- Contrôle visuel possible sur modèles transparents
Erreurs à éviter
- Dénudage insuffisant (< 10 mm) = mauvais contact, risque d'échauffement
- Dénudage excessif (> 12 mm) = risque de court-circuit
- Levier mal fermé = connexion défaillante
- Fil tordu (rigide) = contact partiel, risque d'échauffement important
Cas particuliers
Fils souples. Les brins doivent être rassemblés avant insertion, sans être écrasés. Nous détaillons ce point dans peut-on mélanger fils rigides et souples dans un connecteur ?
Plusieurs départs depuis une seule arrivée. N'empilez pas les connexions : utilisez une borne à entrées et sorties multiples, dans la gamme connecteurs multi-circuits.
Vous hésitez encore avec le domino ? Le comparatif complet est ici : WAGO ou domino électrique, que choisir ?
Pour vous équiper
Si vous débutez avec les bornes à levier, les packs découverte permettent d'essayer plusieurs formats avant de passer à un conditionnement plus important :
- Pack de 25 bornes mixtes 2, 3 et 5 pôles — pour couvrir la plupart des raccordements courants
- Pack de 20 bornes transparentes 3 pôles PCT-413 — le boîtier transparent permet de vérifier l'insertion d'un coup d'œil
Le reste de la gamme est disponible dans la collection bornes à levier.
Important : ces étapes sont identiques pour toutes les bornes à levier certifiées, quelle que soit la marque.
