Connecteur rapide étanche IP68 à levier 200/3-2P - 2 circuits - 450 V - 24 A - bague 4-6, 6-8 ou 8-12 mm

Connecteur étanche IP68 à levier 200/3-2P – 2 circuits indépendants

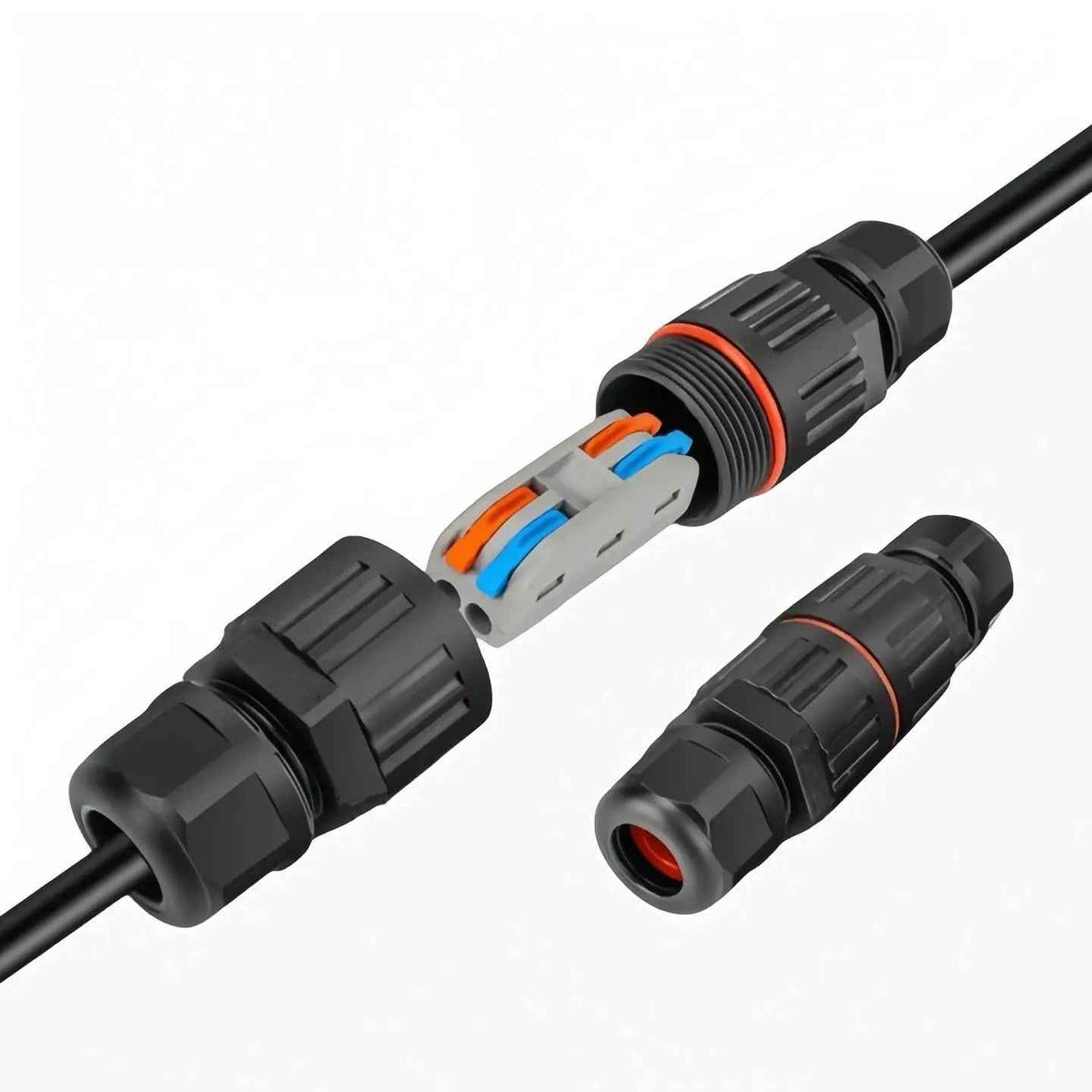

Le 200/3-2P raccorde deux conducteurs en ligne dans un boîtier étanche, sans vis et sans outil. À l'intérieur, un bornier PCT-222 à leviers repérés rouge et bleu : les deux circuits sont galvaniquement indépendants, c'est un vrai double raccordement et non deux contacts d'un même pôle.

L'étanchéité IP68 est celle qui résiste à l'immersion prolongée, pas seulement aux projections. C'est ce qui permet de l'enterrer, de le noyer dans un massif ou de le laisser dans un regard qui prend l'eau — là où un connecteur IP65 finit par s'oxyder.

Sans conducteur de terre, il s'adresse aux matériels de classe II et aux circuits basse tension : rubans et spots en 12 ou 24 V, luminaires double isolation, mobilier de jardin.

Choisissez votre bague avant de commander

Chaque connecteur est livré avec une bague d'étanchéité, qu'il faut choisir selon le diamètre extérieur de votre câble. Les trois diamètres sont au même prix et se sélectionnent directement ci-dessus.

• Bague 4 à 6 mm — petits câbles souples, guirlandes, rubans LED
• Bague 6 à 8 mm — le diamètre le plus courant, dont le 2×1,5 et le 2×2,5
• Bague 8 à 12 mm — câbles de forte section ou à gaine épaisse

Mesurez la gaine extérieure, pas les conducteurs. Une bague trop grande ne comprime pas assez le joint et l'étanchéité n'est plus assurée.

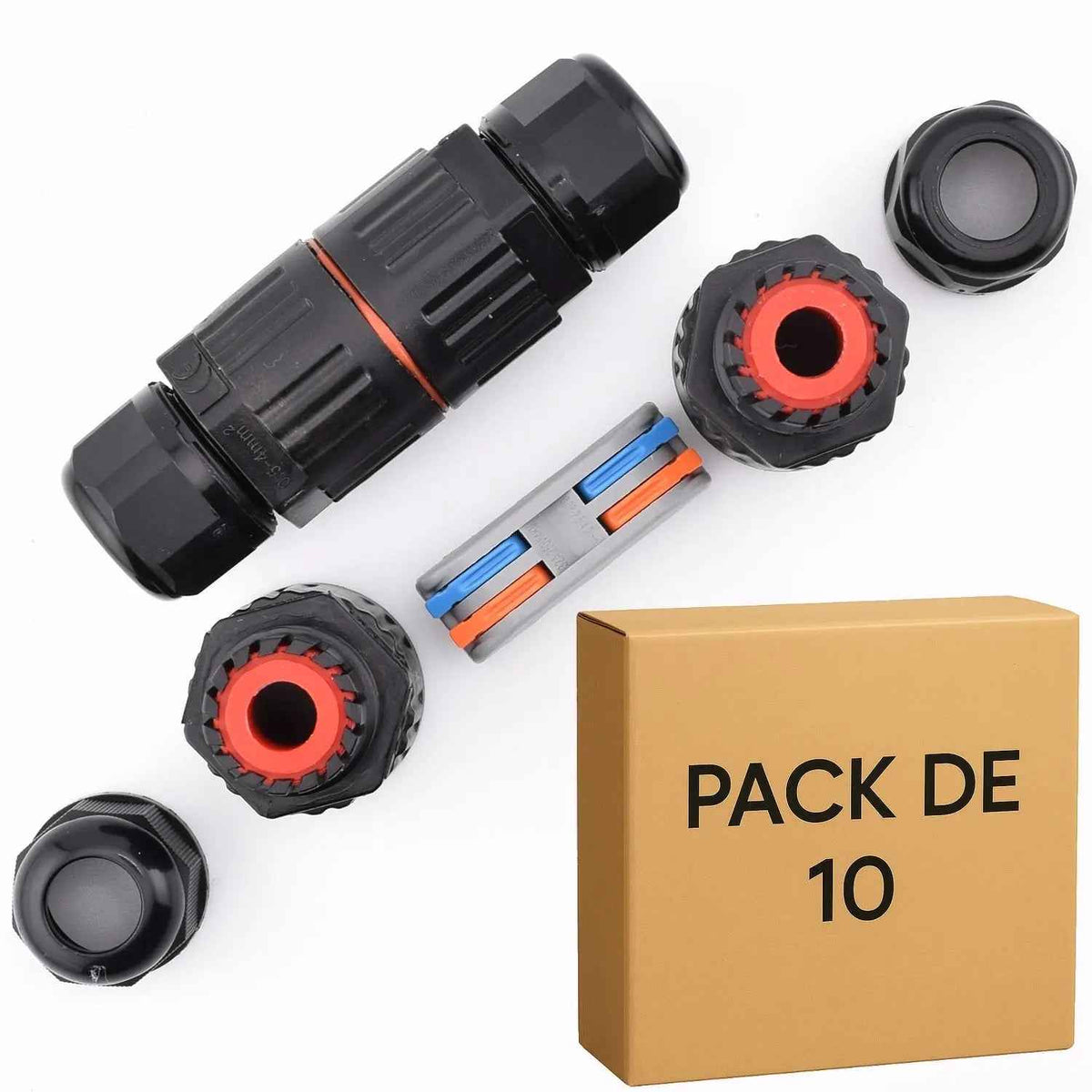

Choisissez votre conditionnement

La gamme étanche IP68

• 200/3-2P — cette fiche, 2 circuits — bagues 4-6, 6-8 ou 8-12 mm
• 200/3-3P, 3 circuits — bagues 4-6, 6-8 ou 8-12 mm
• P20-3P, 3 circuits en ligne — bagues 5-8 ou 9-12 mm
• P20T-3P, 3 circuits en T — 1 entrée et 2 sorties

Besoin d'un conducteur de terre ? Prenez un modèle 3 circuits.

Pour qui ?

• Électriciens et paysagistes sur aménagements extérieurs
• Particuliers qui installent un éclairage de jardin durable
• Installateurs de rubans et spots LED basse tension

Usages typiques

• Spots de balisage en série le long d'une allée
• Rubans et projecteurs LED en 12 ou 24 V
• Luminaires de façade et appliques de classe II
• Mobilier de jardin, arrosage automatique, pompes de bassin
• Raccordement en regard, en zone inondable ou sous terre

Avantages clés

• IP68 : étanche à l'immersion prolongée, pas seulement aux projections
• Deux circuits galvaniquement indépendants, bornier PCT-222 intégré
• Leviers repérés par couleur, rouge et bleu
• Connexion sans tournevis, même en tranchée ou par temps humide
• Réutilisable : ouvrir, ajuster, refermer
• Boîtier PA66 auto-extinguible résistant aux UV

Préparation du câble

Dégainer la gaine extérieure sur 25 à 29 mm, puis dénuder chaque conducteur sur 8 à 12 mm avant insertion. Rabattre le levier et vérifier la tenue du fil avant de refermer le boîtier.

Caractéristiques techniques

• Référence : 200/3-2P
• Nombre de circuits : 2, galvaniquement indépendants
• Bornier intégré : PCT-222 à leviers
• Protection : IP68, étanche à l'immersion prolongée
• Tension nominale : 450 V
• Courant nominal : 24 A
• Section des conducteurs : 0,5 à 2,5 mm²
• Longueur de dégainage du câble : 25 à 29 mm
• Longueur de dénudage des fils : 8 à 12 mm
• Bagues disponibles : 4 à 6 mm, 6 à 8 mm ou 8 à 12 mm de diamètre extérieur
• Boîtier : PA66 auto-extinguible, résistant aux UV
• Température d'utilisation : -40 °C à +105 °C
• Essai d'étanchéité : EN 60529, immersion sous 3 m d'eau pendant au moins 1 heure
• Conformité : normes CE et RoHS

Le courant nominal indiqué est la capacité testée du connecteur. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.

Enterré, noyé ou immergé : la connexion tient, et se rouvre quand il le faut.
