Connecteur rapide étanche IP68 à levier 200/3-3P - 3 circuits - 450 V - 24 A - bague 4-6, 6-8 ou 8-12 mm

Connecteur étanche IP68 à levier 200/3-3P – 3 circuits indépendants

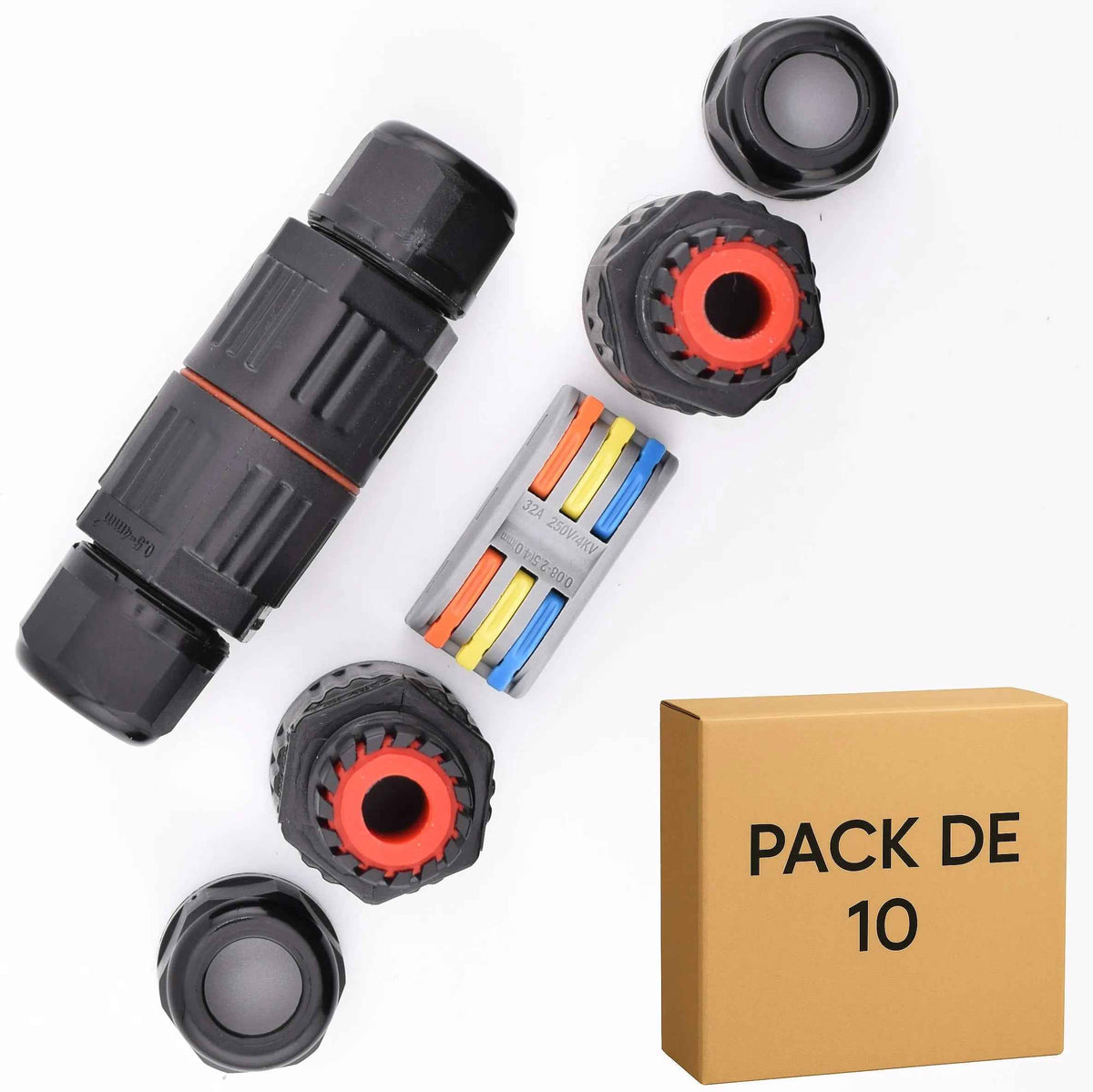

Le 200/3-3P raccorde phase, neutre et terre en ligne dans un boîtier étanche, sans vis et sans outil. À l'intérieur, un bornier PCT-223 à leviers repérés rouge, bleu et jaune : les trois circuits sont galvaniquement indépendants, et le repérage par couleur évite l'inversion au moment du câblage.

L'étanchéité IP68 est celle qui résiste à l'immersion prolongée, pas seulement aux projections. C'est ce qui permet de l'enterrer, de le noyer dans un massif ou de le laisser dans un regard qui prend l'eau — là où un connecteur IP65 finit par s'oxyder.

Avec son conducteur de terre, c'est le modèle des matériels de classe I alimentés en 230 V : projecteurs, bornes lumineuses, pompes, prises extérieures.

Choisissez votre bague avant de commander

Chaque connecteur est livré avec une bague d'étanchéité, qu'il faut choisir selon le diamètre extérieur de votre câble. Les trois diamètres sont au même prix et se sélectionnent directement ci-dessus.

• Bague 4 à 6 mm — petits câbles souples
• Bague 6 à 8 mm — le diamètre le plus courant, dont le 3G1,5 et le 3G2,5
• Bague 8 à 12 mm — câbles de forte section ou à gaine épaisse

Mesurez la gaine extérieure, pas les conducteurs. Une bague trop grande ne comprime pas assez le joint et l'étanchéité n'est plus assurée.

Choisissez votre conditionnement

La gamme étanche IP68

• 200/3-2P, 2 circuits — bagues 4-6, 6-8 ou 8-12 mm
• 200/3-3P — cette fiche, 3 circuits — bagues 4-6, 6-8 ou 8-12 mm
• P20-3P, 3 circuits en ligne — bagues 5-8 ou 9-12 mm
• P20T-3P, 3 circuits en T — 1 entrée et 2 sorties

Pas besoin de terre ? Le 200/3-2P en 2 circuits suffit, et coûte moins cher.

Pour qui ?

• Électriciens et paysagistes sur aménagements extérieurs
• Particuliers qui installent un éclairage de jardin durable
• Professionnels qui raccordent du matériel de classe I en plein air

Usages typiques

• Éclairage de jardin avec fil de terre : projecteurs sur piquet, bornes lumineuses
• Spots enterrés ou encastrés au sol
• Prises extérieures, pompes de bassin, arrosage automatique
• Luminaires de façade et appliques de classe I
• Raccordement en regard, en zone inondable ou sous terre

Avantages clés

• IP68 : étanche à l'immersion prolongée, pas seulement aux projections
• Trois circuits galvaniquement indépendants, bornier PCT-223 intégré
• Leviers repérés par couleur : rouge, bleu et jaune
• Connexion sans tournevis, même en tranchée ou par temps humide
• Réutilisable : ouvrir, ajuster, refermer
• Boîtier PA66 auto-extinguible résistant aux UV

Préparation du câble

Dégainer la gaine extérieure sur 25 à 29 mm, puis dénuder chaque conducteur sur 8 à 12 mm avant insertion. Rabattre le levier et vérifier la tenue du fil avant de refermer le boîtier.

Caractéristiques techniques

• Référence : 200/3-3P
• Nombre de circuits : 3, galvaniquement indépendants
• Bornier intégré : PCT-223 à leviers
• Protection : IP68, étanche à l'immersion prolongée
• Tension nominale : 450 V
• Courant nominal : 24 A
• Section des conducteurs : 0,5 à 2,5 mm²
• Longueur de dégainage du câble : 25 à 29 mm
• Longueur de dénudage des fils : 8 à 12 mm
• Bagues disponibles : 4 à 6 mm, 6 à 8 mm ou 8 à 12 mm de diamètre extérieur
• Boîtier : PA66 auto-extinguible, résistant aux UV
• Température d'utilisation : -40 °C à +105 °C
• Essai d'étanchéité : EN 60529, immersion sous 3 m d'eau pendant au moins 1 heure
• Conformité : normes CE et RoHS

Le courant nominal indiqué est la capacité testée du connecteur. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.

Enterré, noyé ou immergé : la connexion tient, et se rouvre quand il le faut.
